不建议用于新设计
符合RoHS标准
无铅

1EDI2010AS

1200 V 单通道高侧栅极驱动器
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1EDI2010AS
1EDI2010AS
每件.
数据手册

商品详情

  • VBS UVLO (On)
    12.5 V
  • VBS UVLO (Off)
    11.7 V
  • Turn Off Propagation Delay
    215 ns
  • Package
    PG-DSO-36
  • Turn On Propagation Delay
    215 ns
  • Voltage Class
    1200 V
  • Currently planned availability until at least
    2033
  • Family
    EiceDRIVER™ isolated gate driver ICs for EV
  • Qualification
    Automotive
  • Input Vcc max
    28 V
  • Channels
    1
  • Configuration
    High-side
  • Isolation Type
    Galvanic isolation - Functional
  • Budgetary Price €/1k
    4.96
OPN
1EDI2010ASXUMA1
产品状态 not for new design
英飞凌封装名称
PG-DSO-36
封装名 N/A
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态 not for new design
英飞凌封装名称
PG-DSO-36
封装名 -
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™ SENSE 1200 V 单通道高侧栅极驱动器，适用于 IGBT 和高压汽车应用，采用 PG-DSO-36 封装。另请参阅适用于汽车应用的单通道升压器 EiceDRIVER ™ Boost 1EBN1001AE

特性

  • 带可编程偏移和 ftm 的 8 位 ADC
  • 单通道 IGBT 驱动器
  • 片上电流隔离
  • 支持高达 1200 V 的现有 IGBT 技术
  • LPD 和最小 PWM 失真
  • 支持 5 V 逻辑电平（初级侧）
  • 支持 -V 和零 VEE2 电源电压
  • 16 位标准 SPI 接口
  • 兼容 EiceBoost 系列
  • 36 引脚 PG-DSO-36 绿色封装
  • 符合汽车标准（根据 AEC Q100）
  • 可编程去饱和监控

产品优势

  • 嵌入式 ADC 可降低系统成本
  • 组合 EiceDRIVER ™ BOOST 可节省 PCB 面积
  • 两级开启可提高系统效率
  • 完整的温度和电压测量

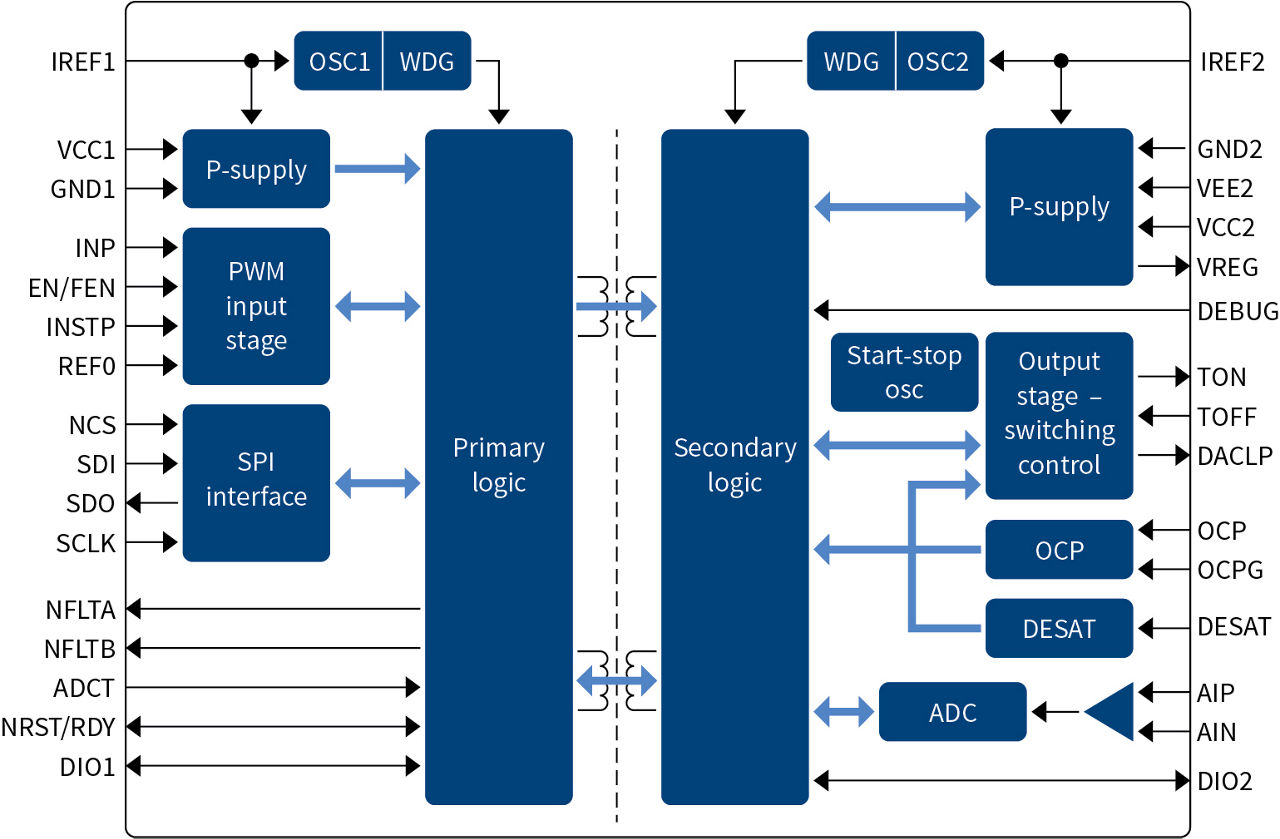

图表
