1EDI3020AS

EiceDRIVER ™ 1EDI3020AS 是一款符合汽车标准的单通道高压栅极驱动器，针对 IGBT 技术进行了优化。
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1EDI3020AS
1EDI3020AS
每件.
数据手册

商品详情

  • 关断传播延迟
    60 ns
  • 分类
    ISO 26262-compliant
  • 封装
    PG-DSO-20
  • 开通传播延迟
    60 ns
  • 电压等级
    1200 V
  • 目前计划的可用性至少到
    2038
  • 系列
    EiceDRIVER™ isolated gate driver ICs for EV
  • 认证标准
    Automotive
  • 输入Vcc
    3 V to 5.5 V
  • 输出电流 (Source)
    20 A
  • 输出电流 (Sink)
    20 A
  • 通道数
    1
  • 配置
    High-side
  • 隔离类型
    Galvanic isolation - Reinforced
推荐的
OPN
1EDI3020ASXUMA1
产品状态 active
英飞凌封装名称
PG-DSO-20
封装名 N/A
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-DSO-20
封装名 -
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™ 1EDI3020AS 采用英飞凌的无芯变压器技术，实现跨电流隔离的双向信号传输。安全特性和 ISO 26262 合规性使其达到 ASIL D 分类。安全文件有助于 FMEDA 分析。紧凑的设计和功能集成节省空间和成本。引脚兼容的版本可方便在 SiC MOSFET 和 IGBT 之间切换，以满足不同的应用需求。

特性

  • 单通道隔离式 IGBT 驱动器
  • 适用于高达 1200 V 的 IGBT
  • 高达 150 V/ns 的 CMTI
  • 8 kV 基本绝缘
  • 6.8 kV 加强绝缘
  • 基本绝缘和加强绝缘
  • 传播延迟典型值 60 ns
  • 支持单极开关
  • 集成、精确的 12 位 ADC
  • 支持 ASIL B(D) 的安全特性
  • 高级驱动器诊断

产品优势

  • 易于使用的预配置，无需编程
  • 引脚兼容 = 轻松切换 bn 变体
  • 符合安全特性的 ASIL D 和 ISO26262 要求
  • 减少 BoM 和 PCB 空间，紧凑的设计

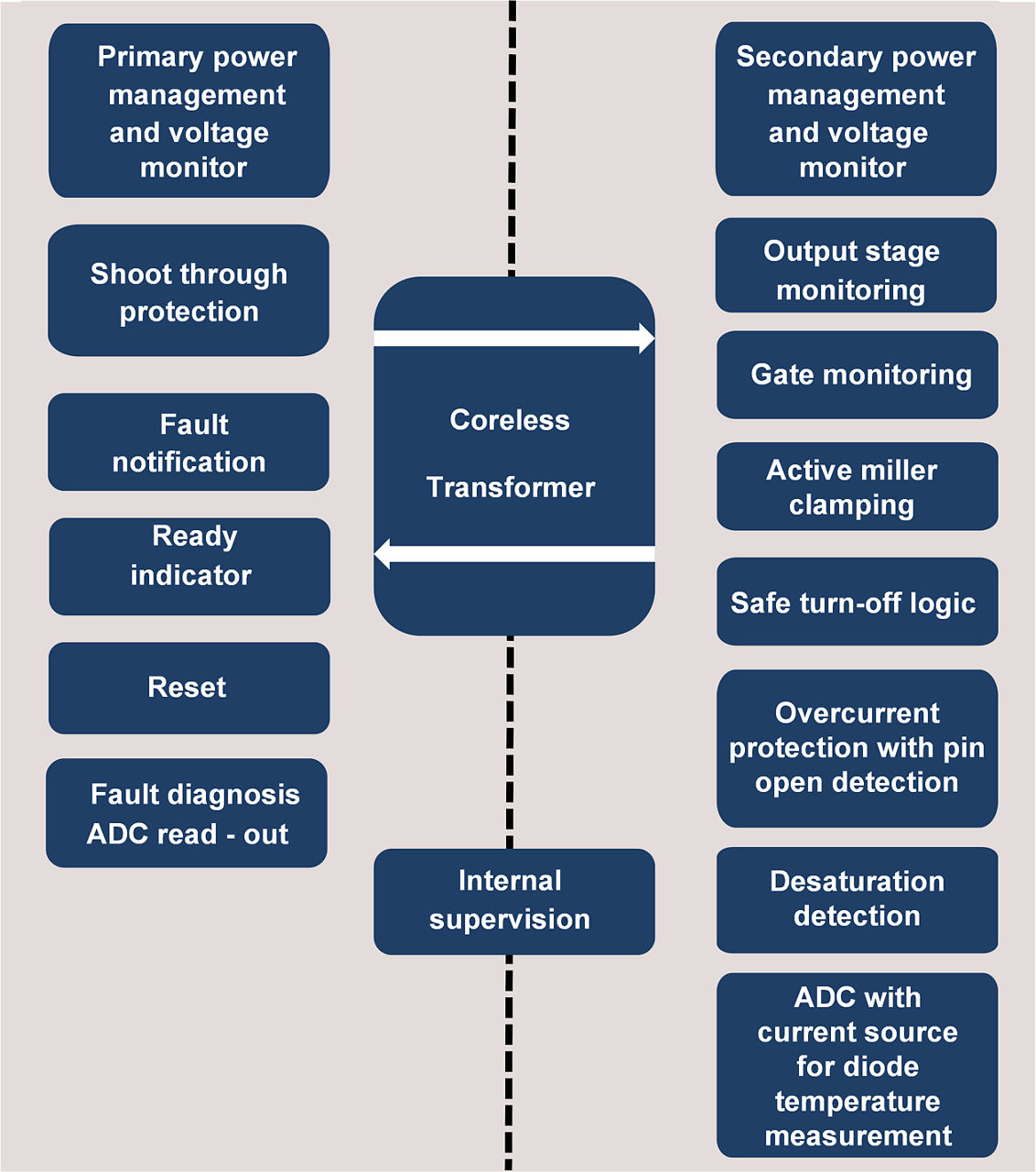

图表
