不建议用于新设计
符合RoHS标准
无铅

2ED020I12FA

EiceDRIVER™ Automotive - Galvanic isolated dual channel IGBT driver IC
数据手册

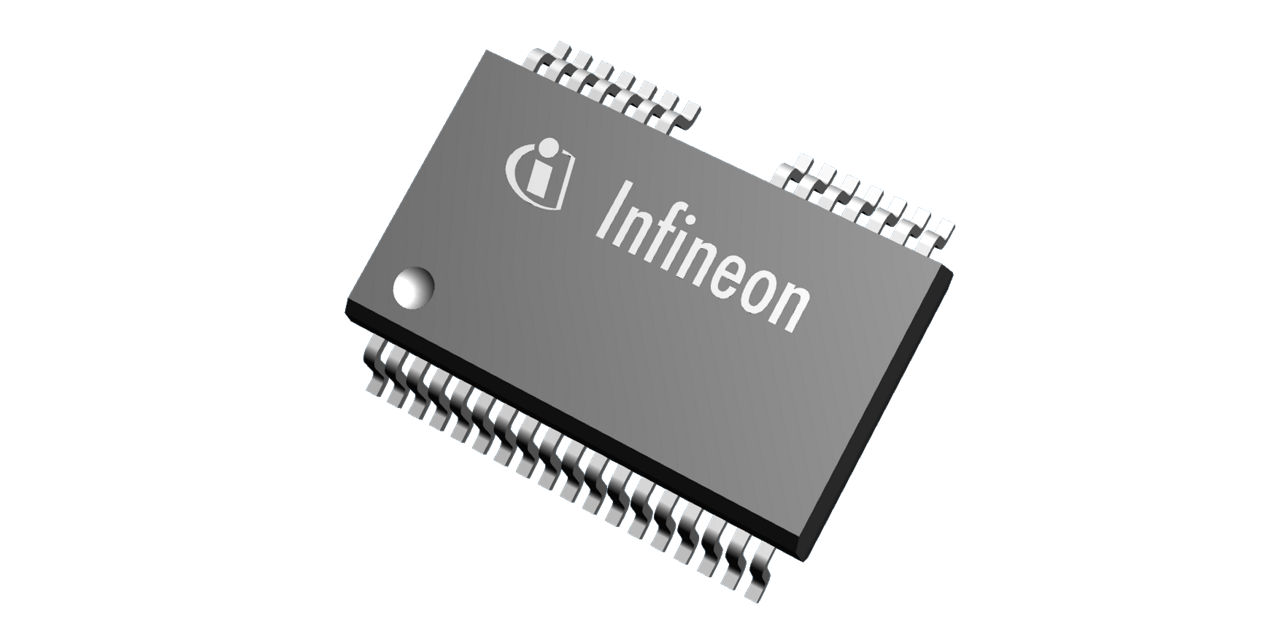

封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2ED020I12FA
2ED020I12FA
每件.
数据手册

商品详情

  • VBS UVLO (Off)
    11 V
  • VBS UVLO (On)
    12 V
  • Turn Off Propagation Delay
    165 ns
  • Package
    PG-DSO-36
  • Turn On Propagation Delay
    170 ns
  • Voltage Class
    1200 V
  • Qualification
    Automotive
  • Input Vcc max
    20 V
  • Output Current (Sink)
    2 A
  • Output Current (Source)
    2 A
  • Channels
    2
  • Configuration
    Half Bridge
  • Isolation Type
    Galvanic isolation - Functional
  • Budgetary Price €/1k
    6.16
OPN
2ED020I12FAXUMA2
产品状态 not for new design
英飞凌封装名称
PG-DSO-36
封装名 N/A
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态 not for new design
英飞凌封装名称
PG-DSO-36
封装名 -
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
2ED020I12FA 是采用 PG-DSO-36 封装（32 引脚）的电流隔离双通道 IGBT 驱动器，可提供两个完全独立的驱动器输出，电流能力通常为 2 A。跨电流隔离的数据传输由集成无芯变压器技术实现。2ED020I12FA 提供多种保护功能，如 IGBT 去饱和保护、有源米勒钳位和有源关断。

应用

图表

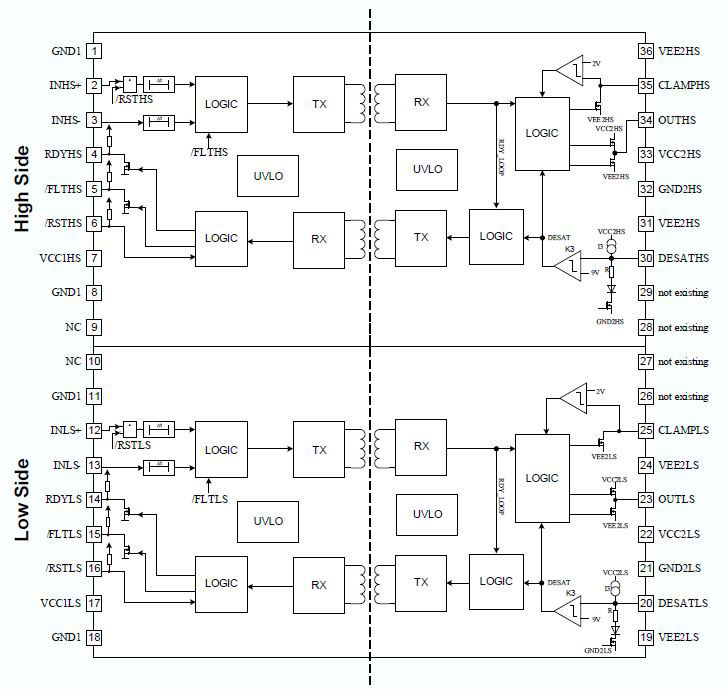

Circuit_diagram_2ED020I12FA
Circuit_diagram_2ED020I12FA
Circuit_diagram_2ED020I12FA Circuit_diagram_2ED020I12FA Circuit_diagram_2ED020I12FA
×
