2ED1321S12M

带有集成自举二极管和 OCP 的 1200 V 高侧/低侧栅极驱动器 IC
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2ED1321S12M
2ED1321S12M
每件.
数据手册

商品详情

  • VBS UVLO (Off)
    11.3 V
  • VBS UVLO (On)
    12.2 V
  • VCC UVLO (Off)
    11.3 V
  • VCC UVLO (On)
    12.2 V
  • Turn Off Propagation Delay
    350 ns
  • Turn On Propagation Delay
    350 ns
  • Voltage Class
    1200 V
  • Qualification
    Industrial
  • Input Vcc min
    13 V
  • Output Current (Source)
    2.3 A
  • Output Current (Sink)
    4.6 A
  • Channels
    2
  • Configuration
    High-side and low-side
  • Isolation Type
    Functional levelshift SOI (Silicon On Insulator)
受到推崇的
OPN
2ED1321S12MXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-DSO-16
封装名 N/A
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-DSO-16
封装名 -
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™ 1200 V 高侧/低侧栅极驱动器 IC，具有典型的 2.3 A 拉电流、4.6 A 灌电流，采用 DSO-16（300mils）封装，适用于 1200 V SiC MOSFET 和 IGBT 功率器件。2ED1321S12M 基于我们的 SOI 技术，该技术具有出色的坚固性和对 VS 引脚上的负瞬态电压的抗噪能力。由于该器件没有寄生晶闸管结构，因此该设计在工作温度和电压范围内对寄生闩锁具有很强的抵抗力。

特性

  • 独特的薄膜（SOI）技术
  • 最大。靴子。伏特。（VB 节点）+1225 V
  • 工作电压 < + 1200 V
  • 负 VS 瞬态电压。免疫力
  • 2.3A/4.6 A 峰值输出源/接收器
  • 集成过流保护
  • ± 5% 高精度。参考阈值
  • 关断小于 1 us
  • Integr.超快速自举二极管
  • 死区时间和直通预防。
  • 启用、故障和可编程故障
  • 逻辑操作< -8 V（VS 引脚上）

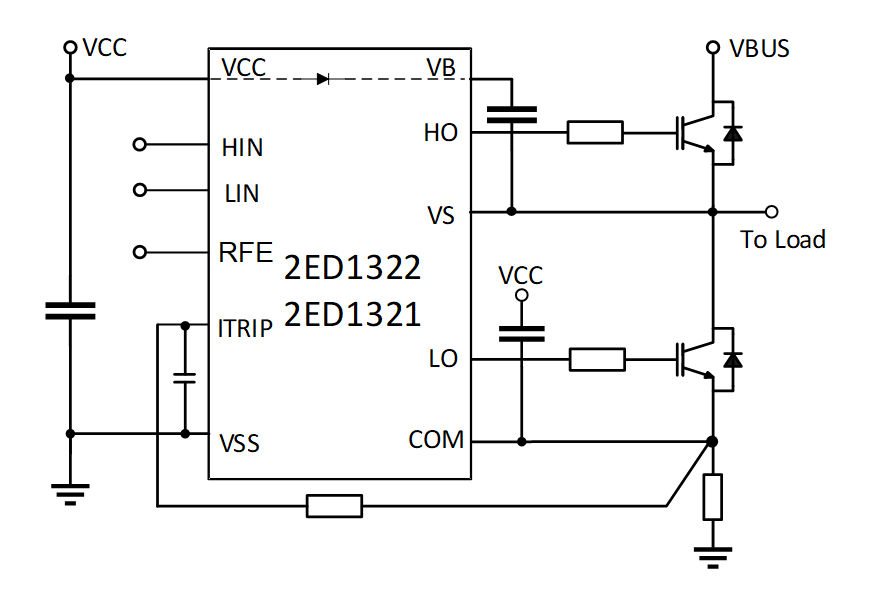

图表

Diagram_2ED132xS12M
Diagram_2ED132xS12M
Diagram_2ED132xS12M Diagram_2ED132xS12M Diagram_2ED132xS12M
×
