BTS7080-2EPZ

BTS7080-2EPZ 是一款智能高侧电源开关，提供保护功能和诊断
数据手册
封装
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS7080-2EPZ
BTS7080-2EPZ
数据手册

商品详情

  • IL (Short Circuit Current)
    36 A
  • IL Nominal Current (@ TA = 85°C)
    3 A
  • RDS (on) (@ Tj = 25°C)
    20.9 mΩ
  • RDS (on) (@ Tj = 150°C) max
    39.6 mΩ
  • toff (Turn OFF time) max
    100 µs
  • ton (Turn ON time) max
    110 µs
  • Classification
    ISO 26262-ready
  • Mounting
    SMT
  • Operating Temperature
    -40 °C to 175 °C
  • Recommended Operating Voltage
    3.1 V to 28 V
  • Undervoltage Recovery Delay
    Yes
  • Current Limit
    26 A to 34 A
  • Currently planned availability until at least
    2038
  • Family
    PROFET™ +2 12V
  • Qualification
    Automotive
  • Certifications
    ISO 26262-ready
  • Diagnostics
    Sense
  • Load Current
    3 A
  • Channels
    2
受到推崇的
OPN
BTS70802EPZXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-TSDSO-14
封装名 N/A
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称
PG-TSDSO-14
封装名 -
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
该设备适用于具有扩展或/和高温任务概况的应用。

特性

  • 带诊断和嵌入式功能的高边开关
  • 属于 PROFET ™ +2 12V 系列
  • 开启时功能（反向开启）
  • 开启功能（反向开启）
  • 绿色产品（符合 RoHS 标准）
  • 保护功能：绝对
  • 欠压关断
  • 使用外部元件实现过压保护
  • 比例负载电流感应
  • 开启和关闭状态下的开路负载
  • 对地和电池短路

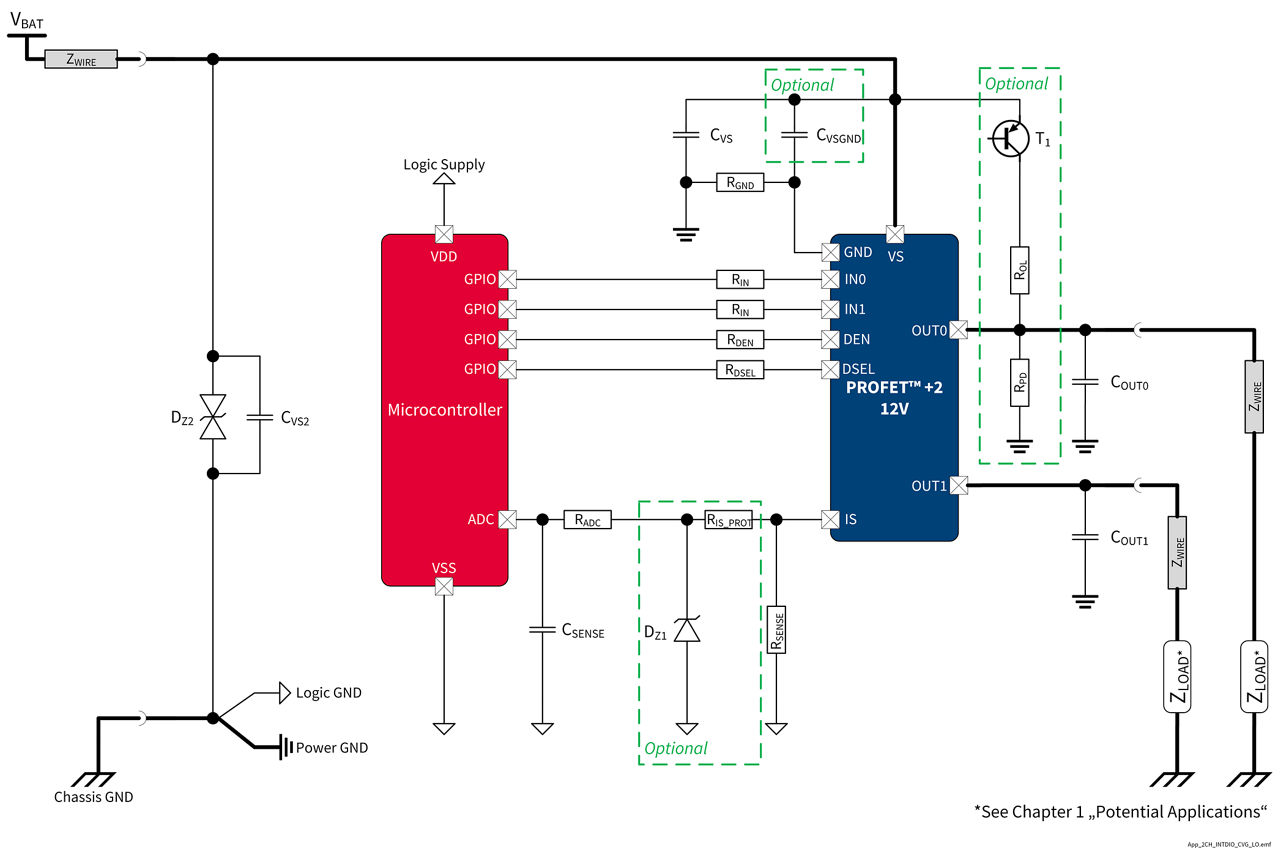

图表

App_2CH_INTDIO_CVG_LO
App_2CH_INTDIO_CVG_LO
App_2CH_INTDIO_CVG_LO App_2CH_INTDIO_CVG_LO App_2CH_INTDIO_CVG_LO
×
