BTS71220-4ESP

BTS71220-4ESP 是一款 SPI 电源控制器，提供保护功能和诊断
数据手册
封装
评估板
软件
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS71220-4ESP
BTS71220-4ESP
每件.
数据手册

商品详情

  • IL(OVL0)
    89 A, 48 A
  • IL (@TA = 85°C with parallelization) max
    10 A
  • ILNominal Current @ TA = 85°C [A]
    2x5A+2x3A
  • Lamp driving capability
    2x55 Watt+2x27 Watt
  • PWM Inputs
    4
  • SPI
    8 Bit
  • Channel Mix RDS (on) (@ Tj = 150°C [mΩ])
    2x16.5 + 2x38
  • Channel Mix RDS (on) (@ Tj = 25°C [mΩ])
    2x9.5 + 2x22.5
  • Reverse ON
    Yes
  • Classification
    ISO 26262-ready
  • Adjustable Slewrate
    Yes
  • External Drive Capability
    No
  • Standby Mode
    Yes
  • Open Load Disable Function
    N/A
  • Open Load Detection
    On and Off
  • Cranking mode
    N/A
  • Undervoltage Shutdown
    Yes
  • Undervoltage Recovery Delay
    No
  • Short GND Detection
    Yes
  • Daisy-Chain Capability
    Yes
  • Currently planned availability until at least
    2038
  • Certifications
    ISO 26262-ready
  • Limp Home Feature
    Yes
  • Over Current Protection
    Configurable Restart or Latch
  • Overload shutdown
    Yes
  • Channels
    4
  • PWM Engine Integrated
    No
  • Quiescent Current max
    0.7 µA
受到推崇的
OPN
BTS712204ESPXUMA1
产品状态 active and preferred

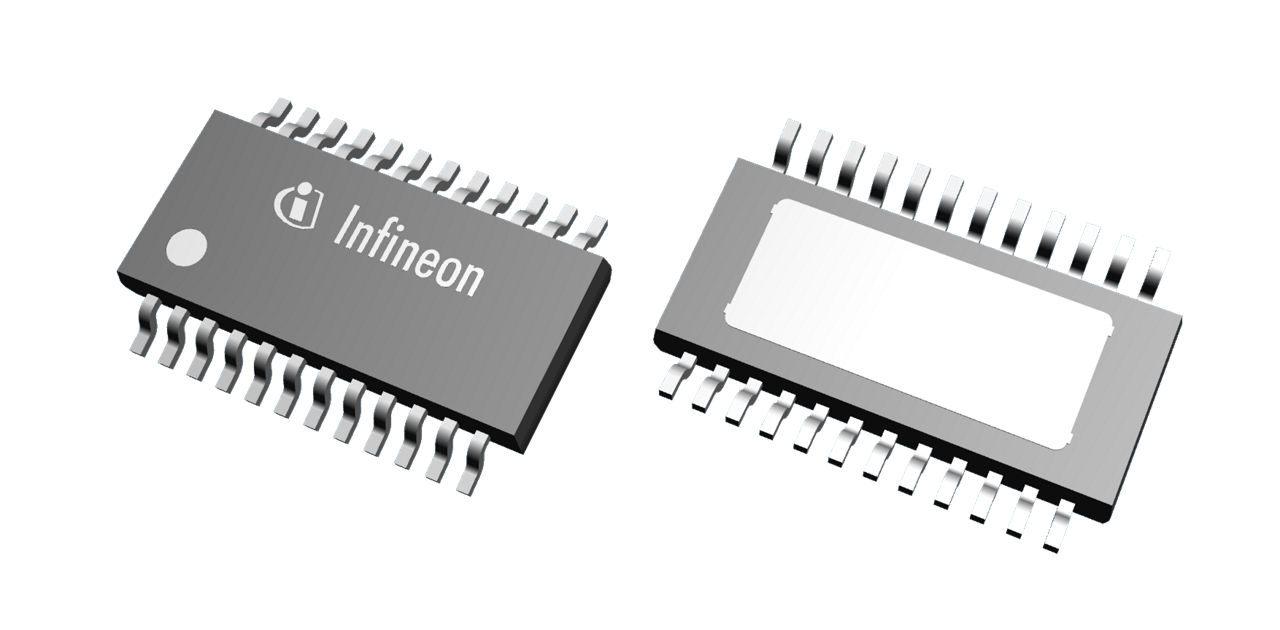

英飞凌封装名称
PG-TSDSO-24
封装名 N/A
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-TSDSO-24
封装名 -
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
该设备集成了SMART7技术。

特性

  • 带诊断和嵌入式功能的高端开关
  • 属于 SPOC ™ +2 系列
  • 菊花链式 SPI 接口
  • 3.3 V 和 5 V 兼容逻辑引脚
  • 所有通道的压摆率控制
  • 反向导通，功耗低
  • 绿色产品（符合 RoHS 标准）
  • 符合 AEC Q100 1 级标准
  • 保护特性：Absolute
  • 带重启功能的过流保护
  • 欠压关断
