F3L200R07PE4

650 V、200 A 三电平 IGBT 模块
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

F3L200R07PE4
F3L200R07PE4
数据手册

商品详情

  • IC(nom) / IF(nom)
    200 A
  • IC max
    200 A
  • VCE(sat) (Tvj=25°C typ)
    1.55 V
  • VCES / VRRM
    650 V
  • VF (Tvj=25°C typ)
    1.55 V
  • Housing
    EconoPACK™ 4
  • Dimensions (length)
    130 mm
  • Dimensions (width)
    70.6 mm
  • Technology
    IGBT4 - E4
  • Features
    Solder pin, Phase leg
  • Voltage Class max
    650 V
  • Qualification
    Industrial
  • Configuration
    3-level
受到推崇的
OPN
F3L200R07PE4BOSA1
产品状态 active and preferred
英飞凌封装名称
AG-ECONO4
封装名 N/A
包装尺寸 6
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称
AG-ECONO4
封装名 -
包装尺寸 6
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
EconoPACK ™ 4 650 V 三级相桥 IGBT 模块，配备 Trench/Fieldstop IGBT4、发射极控制 4 二极管和 NTC

特性

  • 增加阻断电压。有能力。< 650 V
  • 扩展工作温度。Tvj op
  • Tvj op = 150°C
  • VCEsat具有正温度。系数。
  • 4 kV AC 1分钟绝缘
  • 高机械强度
  • 集成NTC温度传感器
  • 隔离底板
  • 标准外壳

应用

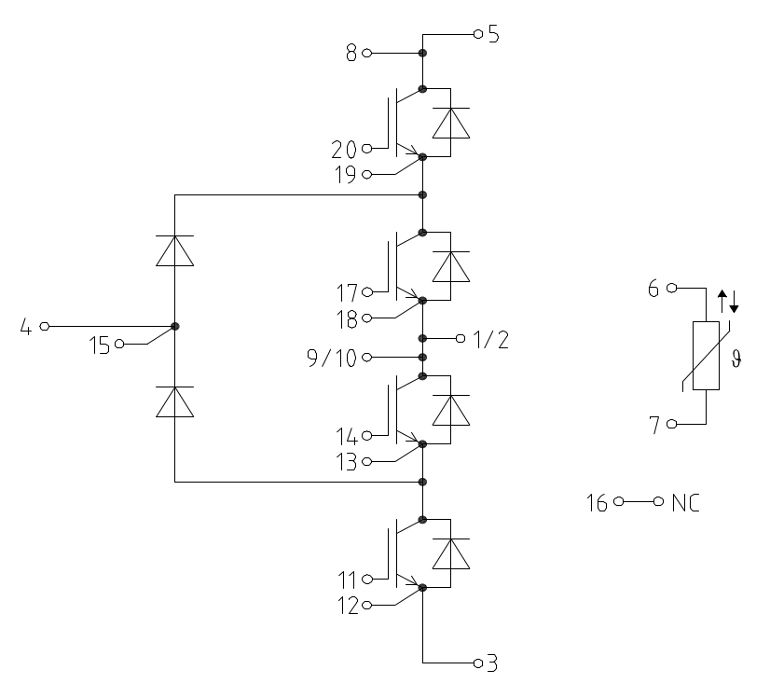

图表

EconoPACK4
EconoPACK4
EconoPACK4 EconoPACK4 EconoPACK4
×
