不建议用于新设计
符合RoHS标准
无铅

FF150R12KS4_B2

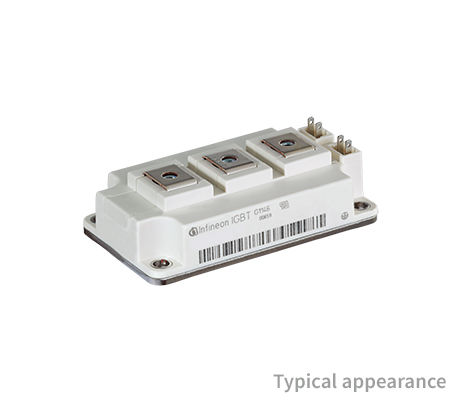

1200 V、150 A 双 IGBT 模块
数据手册
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF150R12KS4_B2
FF150R12KS4_B2
数据手册

商品详情

  • IC(nom) / IF(nom)
    150 A
  • IC max
    150 A
  • VCE(sat) (Tvj=25°C typ)
    3.2 V
  • VF (Tvj=25°C typ)
    2 V
  • Housing
    62 mm
  • Dimensions (length)
    106.4 mm
  • Dimensions (width)
    61.4 mm
  • Technology
    IGBT2 Fast
  • Features
    M5 power terminals, M5-screw nut, Fast short tail IGBT chip
  • Voltage Class max
    1200 V
  • Qualification
    Industrial
  • Configuration
    half-bridge
OPN
FF150R12KS4B2HOSA1
产品状态 not for new design
英飞凌封装名称 AG-62MMHB
封装名 N/A
包装尺寸 10
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅 Yes
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 not for new design
英飞凌封装名称 AG-62MMHB
封装名 -
包装尺寸 10
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
62 毫米 C 系列 1200 V、150 A 双 IGBT 模块配备 M5 电源端子和用于高频开关的快速 IGBT2，是您设计的正确选择。还可提供 M6 电源端子。

特性

  • 高短路能力
  • 自限制短路电流
  • 低开关损耗
  • 无与伦比的稳健性
  • 正温度下的 VCEsat。系数。
  • CTI > 400 的封装
  • 高爬电距离和电气间隙
  • 隔离底板
  • 铜底板
  • 标准外壳
