FP15R12W2T4
现货，推荐
符合RoHS标准

FP15R12W2T4

1200 V、15 A PIM IGBT 模块

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FP15R12W2T4
FP15R12W2T4

商品详情

  • IC(nom) / IF(nom)
    15 A
  • 最高 IC
    15 A
  • VCE(sat) (Tvj=25°C typ)
    1.85 V
  • VF (Tvj=25°C typ)
    1.75 V
  • 封装
    EasyPIM™ 2B
  • 尺寸 (length)
    56.7 mm
  • 尺寸 (width)
    48 mm
  • 技术
    IGBT4 - T4
  • 最高 电压等级
    1200 V
  • 认证标准
    Industrial
  • 配置
    PIM
推荐的
OPN
FP15R12W2T4BOMA1
产品状态 active and preferred
英飞凌封装名称 AG-EASY2B
封装名 N/A
封装尺寸 15
封装类型 TRAY
湿度 NA
防潮封装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes

产品状态
Active
英飞凌封装名称 AG-EASY2B
封装名 -
封装尺寸 15
封装类型 TRAY
湿度 NA
防潮封装 NON DRY
无铅
无卤素
符合 RoHS 标准
EasyPIM ™ 2B 1200 V、15 A PIM IGBT 模块，配备快速沟槽/场截止 IGBT4、发射极控制 4 二极管和 NTC

特性

  • 低开关损耗
  • 沟槽 IGBT4
  • VCEsat具有正温度。系数。
  • 低 VCEsat
  • Al2O3 基板
  • 紧凑设计
  • 符合 RoHS 规范
  • 坚固安装
  • 集成安装夹

图表

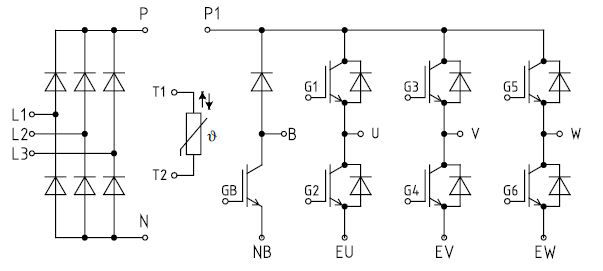

Circuit_diagram_EasyPIM_2B_a
Circuit_diagram_EasyPIM_2B_a
Circuit_diagram_EasyPIM_2B_a Circuit_diagram_EasyPIM_2B_a Circuit_diagram_EasyPIM_2B_a
×
