请注意该产品已停产。请浏览该产品系列，了解相关的替代型号。 请注意该产品已停产。请浏览该产品系列，了解相关的替代型号。
查看产品系列
FP40R12KE3G
停产
已停产
符合RoHS标准

FP40R12KE3G

停产
1200 V、40 A PIM三相输入整流器IGBT模块
数据手册
查看产品系列

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FP40R12KE3G
FP40R12KE3G
查看产品系列
数据手册


商品详情

  • IC(nom) / IF(nom)
    40 A
  • 最高 IC
    40 A
  • VCE(sat) (Tvj=25°C typ)
    1.8 V
  • VF (Tvj=25°C typ)
    1.75 V
  • 封装
    EconoPIM™ 3
  • 尺寸 (length)
    122 mm
  • 尺寸 (width)
    62 mm
  • 技术
    IGBT3 - E3
  • 拓扑结构
    PIM
  • 特性
    Solder pin
  • 最高 电压等级
    1200 V
  • 质量等级
    Industrial

OPN
FP40R12KE3GBOSA1
产品状态 discontinued
英飞凌封装名称 AG-ECONO3B
封装名 N/A
封装尺寸 10
封装类型 TRAY
湿度 NA
防潮封装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
封装产地
HU
晶圆产地
MY
查看产品系列

产品状态 discontinued
英飞凌封装名称 AG-ECONO3B
封装名 -
封装尺寸 10
封装类型 TRAY
湿度 NA
防潮封装 NON DRY
无铅
无卤素
符合 RoHS 标准
封装产地
HU
晶圆产地
MY
查看产品系列
EconoPIM ™ 3 1200 V、40 A 三相 PIM IGBT 模块，带有 IGBT3 和 NTC。也可用作快速开关设备：FP40R12KT3G

特性

  • 低杂散电感模块设计
  • 高可靠性和功率密度
  • 铜底板，优化散热
  • 可焊接引脚
  • 低开关损耗
  • 高开关频率
  • 符合RoHS标准

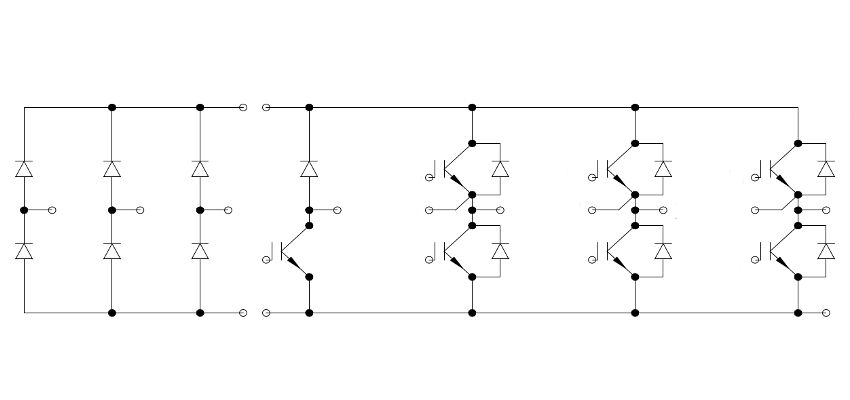

图表

EconoPIM2
EconoPIM2
EconoPIM2
×
