现货，推荐
符合RoHS标准

FS950R08A6P2LB

750 V、950 A 六片式汽车级 IGBT 模块
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS950R08A6P2LB
FS950R08A6P2LB
数据手册

商品详情

  • IC(nom) / IF(nom)
    950 A
  • IC max
    1900 A
  • VCE(sat) (Tvj=25°C typ)
    1.1 V
  • VCES (Tvj=25°C typ)
    750 V
  • Cooling Concept
    PinFin baseplate
  • Housing
    HybridPACK™ Drive
  • Dimensions (length)
    152 mm
  • Dimensions (width)
    92 mm
  • Applications
    Drives, CAV, eMobility, Hybrid Electric Vehicles
  • Technology
    IGBT EDT2
  • Launch year
    2020
  • Features
    Long Tabs
  • Voltage Class max
    750 V
  • Currently planned availability until at least
    2034
  • Qualification
    Automotive
  • Configuration
    Sixpack
受到推崇的
OPN
FS950R08A6P2LBBPSA1
产品状态 active and preferred
英飞凌封装名称 AG-HDG1-7511
封装名 N/A
包装尺寸 6
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 AG-HDG1-7511
封装名 -
包装尺寸 6
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准

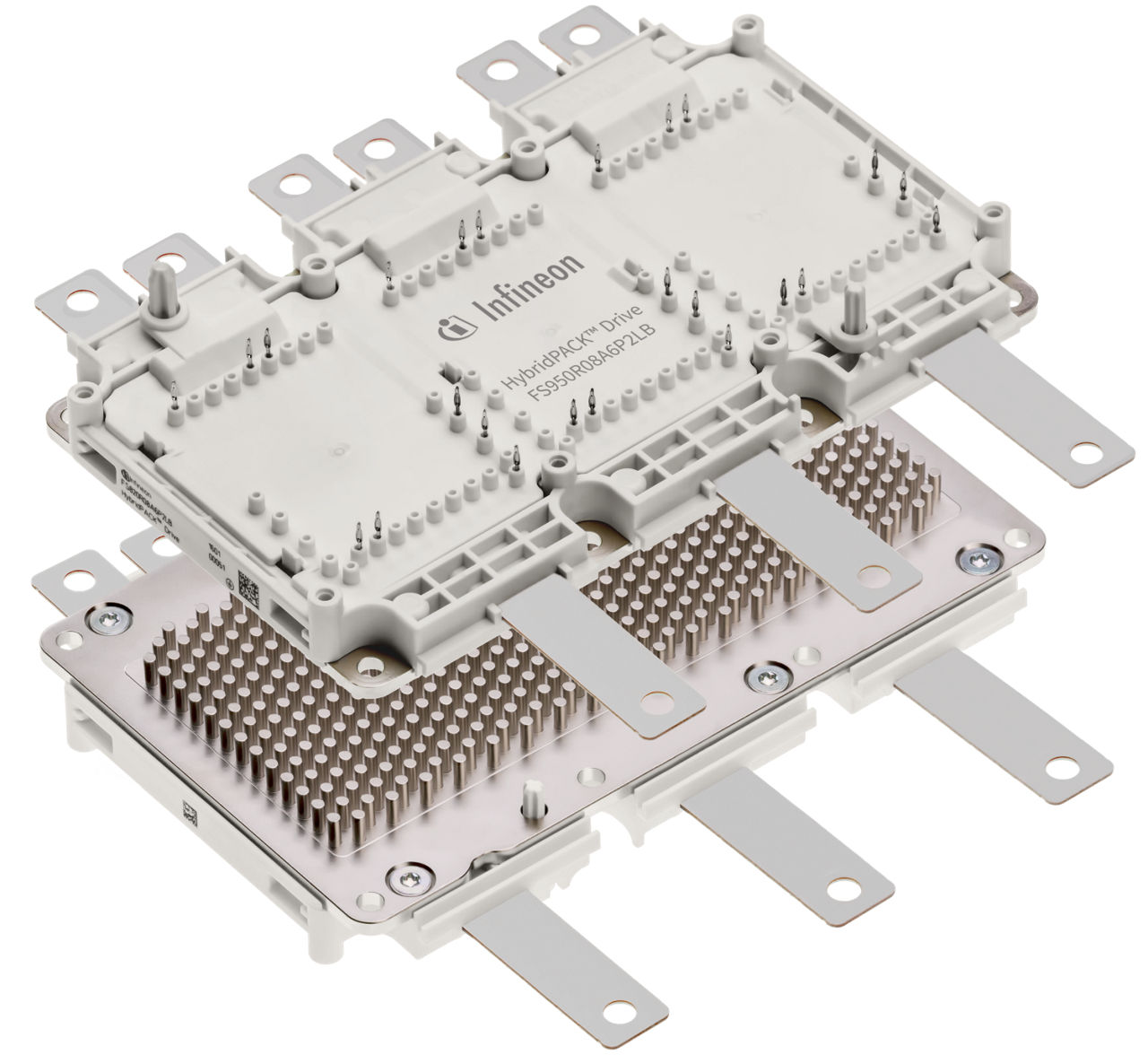

带有 EDT2 IGBT 和二极管的 HybridPACK ™驱动模块是符合汽车标准的电源模块，专为混合动力和电动汽车应用而设计。产品 FS950R08A6P2LB 配有 PinFin 底板和性能陶瓷。

特性

  • 阻断电压 750V
  • 低 VCEsat
  • 低开关损耗
  • 低 Qg 和 Cres
  • 低电感设计
  • Tvjop = 150°C
  • 短时外部操作 Tvj op = 175°C

产品优势

  • 紧凑设计
  • 集成NTC温度传感器
  • PressFIT接触技术
  • 符合RoHS标准
  • 机械引导元件
  • 用于电流感应的长接片
