ICE2HS01G

数据手册
封装
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

ICE2HS01G
ICE2HS01G
数据手册

商品详情

  • ICC
    7.5 mA
  • OCP
    Yes
  • OLP
    Yes
  • VCC
    11 V to 18 V
  • Product Category
    AC-DC Power Conversion
  • Applications
    PC, TV, Server, SMPS
  • Brown Out Protection
    Yes
  • Language
    SPICE
  • Softstart
    Yes
  • Output Current Type
    4
  • Budgetary Price €/1k
    1.2
  • Frequency
    30 kHz to 250 kHz
受到推崇的
OPN
ICE2HS01GXUMA1
产品状态 active and preferred
英飞凌封装名称

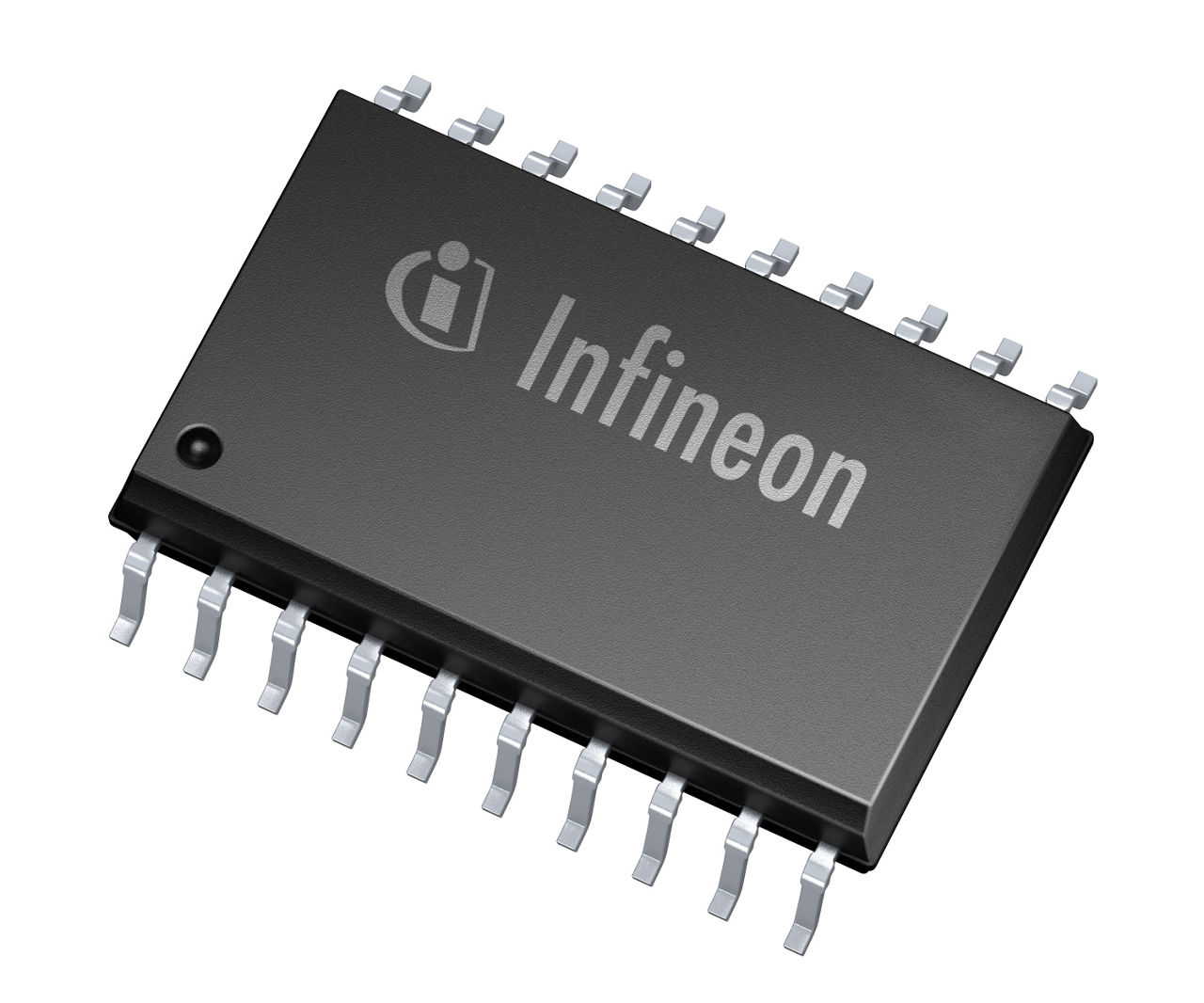

PG-DSO-20
封装名 N/A
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称
PG-DSO-20
封装名 -
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
ICE2HS01G 是一款高效谐振模式控制器，专为具有次级同步整流的高效 LLC 谐振转换器而设计。其新控制技术允许在 CCM 和 DCM 条件下对次级开关电流工作的 LLC 转换器进行同步整流。次级侧不需要特殊的同步整流控制器 IC。除了专利的SR驱动技术外，该IC还提供非常灵活的设计并集成了完整的保护功能。

特性

  • For half-bridge LLC resonant converter with SR drives
  • 20-pin DSO package
  • 30kHz to 1MHz switching frequency
  • Adjustable minimum switching frequency
  • 50% duty cycle for primary & secondary gate drivers
  • Adjustable dead time with high accuracy
  • Internal & external disable function for SR
  • Mains input under voltage protection
  • Three levels of overcurrent protection
  • Open-loop/over load protection
  • Adjustable over-temperature protection
  • External latch-off enable pin

产品优势

  • LLC 在谐振频率下具有最高的效率
  • 可靠的 SR 操作，易于设计
  • 低系统成本
  • 严格的公差控制，可降低批量生产成本
  • 保护功能使系统设计变得简单
