IGOT60R070D1
停产
已停产
符合RoHS标准

IGOT60R070D1

停产
氮化镓 CoolGaN ™ 600V e-mode 功率晶体管 IGOT60R070D1，实现极致效率和可靠性
数据手册
封装
多个 OPN 可用

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IGOT60R070D1
IGOT60R070D1
数据手册


商品详情

  • 最高 ID (@ TA=25°C)
    31 A
  • 最高 IDpuls (@25°C)
    60 A
  • 最高 Ptot
    125 W
  • QG
    5.8 nC
  • RDS (on) (typ)
    55 mΩ
  • 最高 VBRDSS
    600 V
  • 最高 VDS
    600 V
  • VGS(th) 范围
    0.9 V 至 1.6 V
  • VGS(th)
    1.2 V
  • 产品名称
    IGOT60R070D1

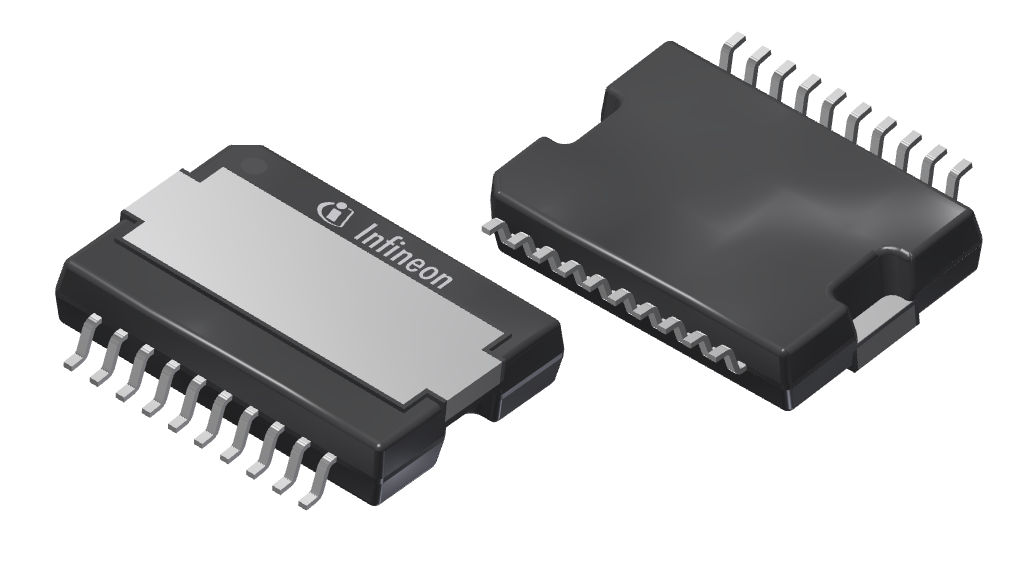

  • 封装
    DSO-20-87
  • 环保认证
    RoHS compliant, Halogen free
  • 语言
    SPICE
  • 质量等级
    Industrial

OPN
IGOT60R070D1AUMA1 IGOT60R070D1AUMA3
产品状态 discontinued discontinued
英飞凌封装名称
PG-DSO-20
PG-DSO-20
封装名 N/A N/A
封装尺寸 800 800
封装类型 TAPE & REEL TAPE & REEL
湿度 3 3
防潮封装 DRY DRY
无铅 No No
无卤素 Yes Yes
符合RoHS标准 Yes Yes
封装产地
ID
ID
晶圆产地
JP
AT
视图替换

产品状态 discontinued
英飞凌封装名称
PG-DSO-20
封装名 -
封装尺寸 800
封装类型 TAPE & REEL
湿度 3
防潮封装 DRY
无铅
无卤素
符合 RoHS 标准
封装产地
ID
晶圆产地
JP

产品状态 discontinued
英飞凌封装名称
PG-DSO-20
封装名 -
封装尺寸 800
封装类型 TAPE & REEL
湿度 3
防潮封装 DRY
无铅
无卤素
符合 RoHS 标准
封装产地
ID
晶圆产地
AT
视图替换
IGOT60R070D1 可实现更紧凑的拓扑结构，并在更高频率运行下提高效率。它通过了广泛的 GaN 特定资格认证流程，超过了行业标准。它采用引线 SMD DSO-20-87 封装，专为满足现代数据中心、服务器、电信、可再生能源和众多其他应用所需的最佳功率耗散而设计。

特性

  • E-mode HEMT – 通常处于关闭状态
  • 超快速开关
  • 无反向恢复电荷
  • 具有反向传导能力
  • 低栅极电荷、低输出电荷
  • 卓越的换向坚固性
  • 符合 JEDEC 标准 (JESD47、JESD22)
  • 低动态 RDS(on)
  • 顶部冷却

产品优势

  • 提高系统效率
  • 提高功率密度
  • 实现更高的工作频率
  • 降低系统成本
  • 降低 EMI
