在产
符合RoHS标准
无铅

IMZA120R007M1H

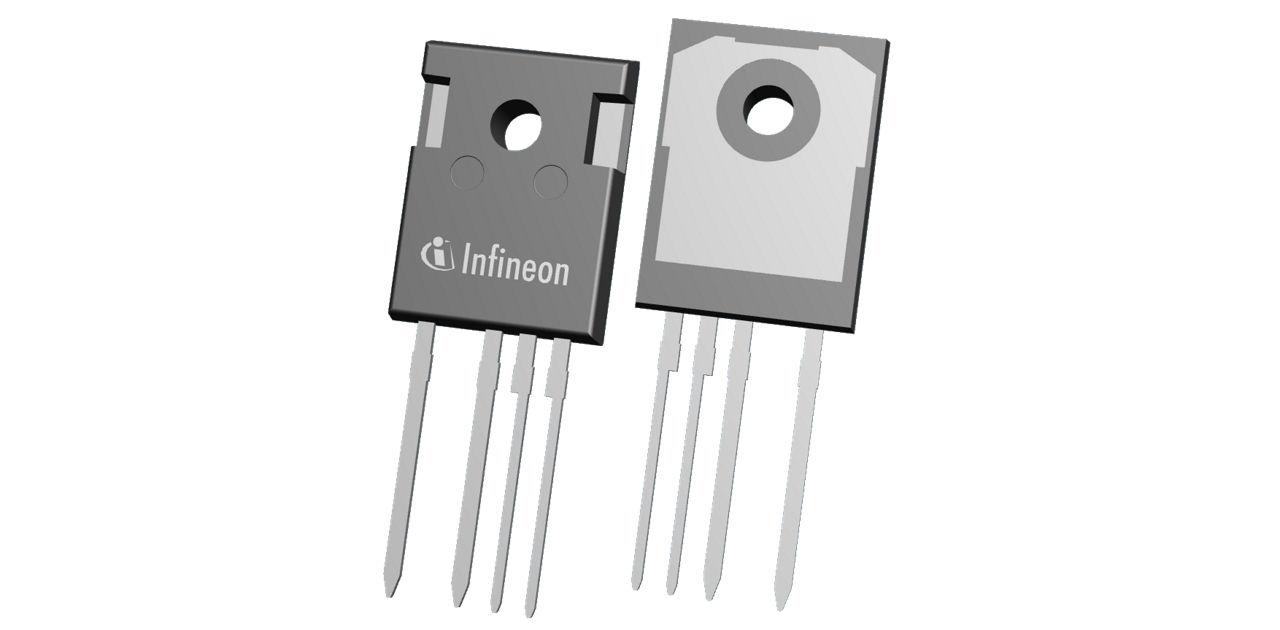

CoolSiC ™ 1200 V、7 mΩ SiC 沟槽 MOSFET，采用 TO247-4 封装
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IMZA120R007M1H
IMZA120R007M1H
数据手册

商品详情

  • Ciss
    9170 pF
  • Coss
    420 pF
  • ID (@25°C) max
    225 A
  • Ptot (@ TA=25°C) max
    750 W, 750 W
  • Qgd
    64 nC
  • QG
    220 nC
  • RDS (on) (@ Tj = 25°C)
    7 mΩ
  • RthJA max
    62 K/W
  • RthJC max
    0.2 K/W
  • Tj max
    175 °C
  • VDS max
    1200 V
  • Mounting
    THT
  • Package
    TO-247-4
  • Operating Temperature
    -55 °C to 175 °C
  • Pin Count
    4 Pins
  • Technology
    CoolSiC™ G1
  • Polarity
    N
  • Qualification
    Industrial
受到推崇的
OPN
IMZA120R007M1HXKSA1
产品状态 active
英飞凌封装名称
PG-TO247-4
封装名 TO247 4-pin (asymmetric leads)
包装尺寸 240
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称
PG-TO247-4
封装名 TO247 4-pin (asymmetric leads)
包装尺寸 240
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
CoolSiC ™ MOSFET 分立器件 1200 V、7 mΩ G1 采用 TO247-4 封装，基于最先进的沟槽半导体工艺构建，经过优化，兼具性能和可靠性。这些包括 SiC 开关中看到的最低栅极电荷和器件电容水平、反并联二极管无反向恢复损耗、与温度无关的低开关损耗和无阈值导通特性。

特性

  • 同类最佳的开关损耗
  • 同类最佳的传导损耗
  • 基准栅极阈值电压
  • Vth > 4 V
  • 可应用 0V 关断栅极电压
  • 宽栅极-源极电压范围
  • 用于硬换向的坚固二极管
  • 温度。印第安纳州关断开关损耗
  • .XT互连技术
