IR21364S
在产
符合RoHS标准
无铅

IR21364S

具有过流保护、启用和故障报告功能的 600 V 三相栅极驱动器 IC
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR21364S
IR21364S
数据手册

商品详情

  • VBS UVLO (Off)
    9.4 V
  • VBS UVLO (On)
    10.4 V
  • VCC UVLO (Off)
    9.4 V
  • VCC UVLO (On)
    10.4 V
  • 关断传播延迟
    530 ns
  • 开通传播延迟
    500 ns
  • 电压等级
    600 V
  • 认证标准
    Industrial
  • 输入Vcc 范围
    11.5 V 至 20 V
  • 输出电流 (Sink)
    0.35 A
  • 输出电流 (Source)
    0.2 A
  • 通道数
    6
  • 配置
    Three Phase
  • 隔离类型
    Functional levelshift JI (Junction Isolated)
推荐的
OPN
IR21364STRPBF
产品状态 active
英飞凌封装名称
SOIC 28W
封装名 N/A
封装尺寸 1000
封装类型 TAPE & REEL
湿度 3
防潮封装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes

产品状态
Active
英飞凌封装名称
SOIC 28W
封装名 -
封装尺寸 1000
封装类型 TAPE & REEL
湿度 3
防潮封装 DRY
无铅
无卤素
符合 RoHS 标准
用于 IGBT 和 MOSFET 的 600V 三相栅极驱动器 IC 具有 0.2A 拉电流、0.35A 灌电流、10.4V/9.4VUVLO、500ns/530ns 传播延迟和 SOIC-28 宽体封装中的 0.46V VITRIP 阈值。它包括一个集成自举二极管 (BSD)，用于将负瞬态电压鲁棒性提高至 -100V，同时将电平转换损耗降低 50%。探索英飞凌的 SOI 600V 三相栅极驱动器选项，以提高性能。

特性

  • 用于引导操作的浮动通道。
  • 完全可在 +600 V 下运行
  • 可耐受负电压。瞬态电压。
  • dV/dt 免疫
  • 栅极驱动电源：10 V 至 20 V
  • 过流关断
  • 所有通道欠压锁定
  • 过流关断
  • 独立的 3 个半桥驱动器
  • 匹配的道具。延迟所有通道。
  • 交叉传导预防逻辑
  • 3.3V 逻辑兼容

图表

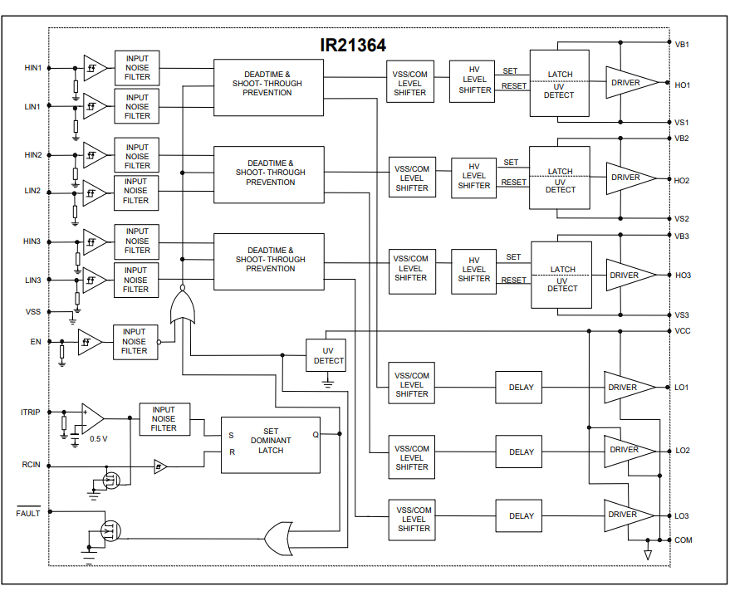

Block_diagram_IR21364
Block_diagram_IR21364
Block_diagram_IR21364 Block_diagram_IR21364 Block_diagram_IR21364

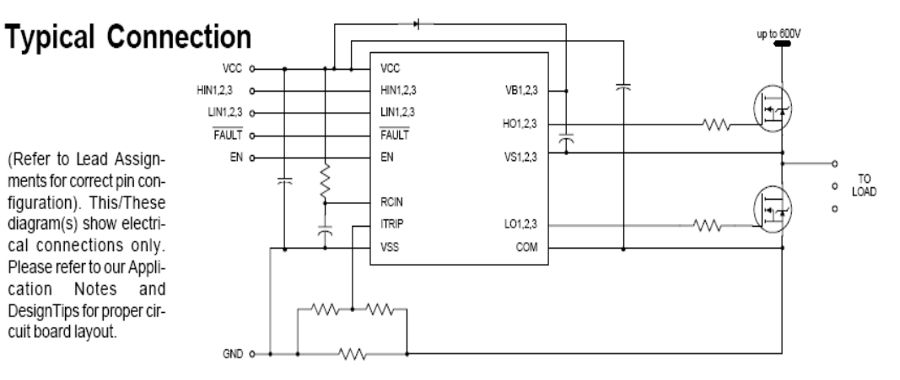

Typical_connection_IR21364 Typical_connection_IR21364 Typical_connection_IR21364
×
modalImg
