IR21531D

停产
600 V 半桥栅极驱动器 IC，带振荡器、集成自举 FET、可编程频率和可编程关断
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR21531D
IR21531D
数据手册

商品详情

  • VCC UVLO (Off)
    8 V
  • VCC UVLO (On)
    9 V
  • Voltage Class
    600 V
  • Qualification
    Industrial
  • Input Vcc
    10 V to 15.6 V
  • Output Current (Sink)
    0.26 A
  • Output Current (Source)
    0.18 A
  • Channels
    2
  • Configuration
    Half Bridge
  • Isolation Type
    Functional levelshift
OPN
IR21531DPBF
产品状态 discontinued
英飞凌封装名称
PDIP8
封装名 N/A
包装尺寸 3000
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅 Yes
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 discontinued
英飞凌封装名称
PDIP8
封装名 -
包装尺寸 3000
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
EiceDRIVER ™ 600 V 半桥栅极驱动器 IC，具有典型的 0.18 A 拉电流和 0.26 A 灌电流，采用 8 引线 PDIP 封装，适用于 IGBT 和 MOSFET。

特性

  • 整数。 600 V 半桥驱动器
  • 15.6V 齐纳钳位在 Vcc
  • 真正的微功率启动
  • 更严格的初始死区时间控制
  • 低温。系数死区时间
  • CT 引脚上的关断功能
  • 增强的欠压锁定
  • 更低的功率电平转换电路
  • 启动时恒定的脉冲宽度
  • 更低的 di/dt 栅极驱动器
  • 低侧输出与 RT 同相
  • 50 纳秒（典型值）自举二极管

应用

图表

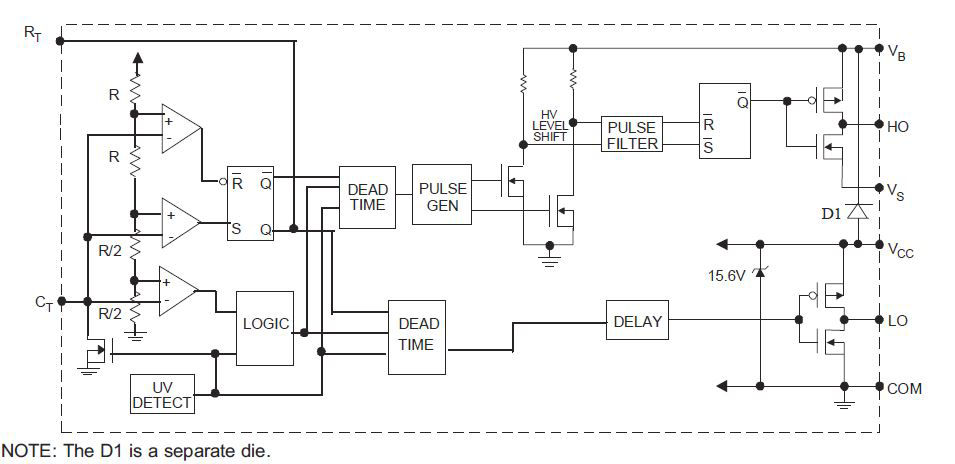

Circuit_Diagramm_IR21531D
Circuit_Diagramm_IR21531D
Circuit_Diagramm_IR21531D Circuit_Diagramm_IR21531D Circuit_Diagramm_IR21531D
×
