IRS44273L

25 V 单通道低侧栅极驱动器 IC
数据手册
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS44273L
IRS44273L
每件.
数据手册

商品详情

  • VBS UVLO (On)
    11 V
  • VCC UVLO (On)
    10.2 V
  • VCC UVLO (Off)
    9.2 V
  • Turn Off Propagation Delay
    50 ns
  • Turn On Propagation Delay
    50 ns
  • Voltage Class
    25 V
  • Qualification
    Industrial
  • Input Vcc min
    6 V
  • Output Current (Sink)
    1.5 A
  • Output Current (Source)
    1.5 A
  • Channels
    1
  • Configuration
    Low-side
  • Isolation Type
    Non-isolated
受到推崇的
OPN
IRS44273LTRPBF
产品状态 active and preferred

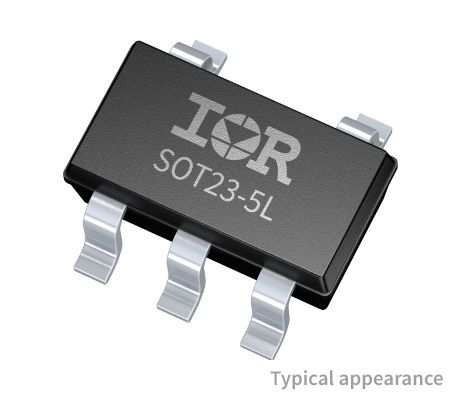

英飞凌封装名称 SOT23
封装名 N/A
包装尺寸 3000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 SOT23
封装名 -
包装尺寸 3000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™ 25 V 单通道、低侧栅极驱动器 IC，具有典型的 1.5 A 拉电流和 1.5 A 灌电流，采用 5 引线 SOT23 封装，适用于 MOSFET 和 IGBT。 专有的闩锁免疫 CMOS 技术可实现坚固耐用的单片结构。逻辑输入与标准 CMOS 或 LSTTL 输出兼容。输出驱动器具有电流缓冲级。

特性

  • 电源电压。范围为 25 V Vccmax
  • IGBT 欠压锁定
  • 双栅极驱动 OUT 引脚
  • CMOS 施密特触发输入
  • 3.3V 逻辑兼容
  • 输出与输入同相

图表

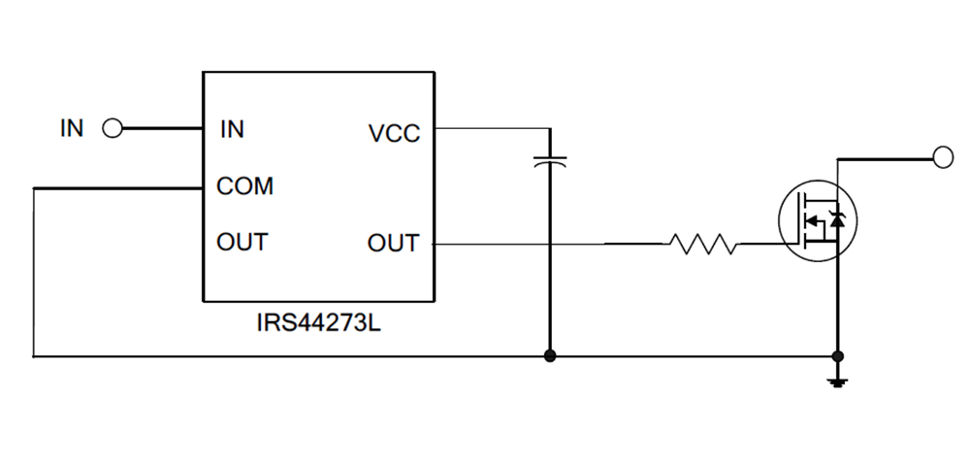

Typical_connection_IRS44273L
Typical_connection_IRS44273L
Typical_connection_IRS44273L Typical_connection_IRS44273L Typical_connection_IRS44273L

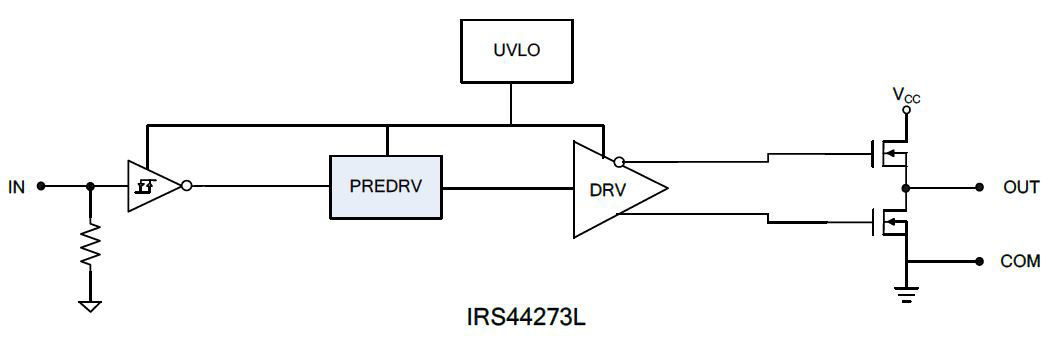

Circuit_Diagramm_IRS44273L Circuit_Diagramm_IRS44273L Circuit_Diagramm_IRS44273L
×
