IRS4427S

25 V 双通道低侧栅极驱动器 IC
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS4427S
IRS4427S
每件.
数据手册

商品详情

  • VBS UVLO (On)
    11 V
  • VBS UVLO (Off)
    9.2 V
  • 关断传播延迟
    50 ns
  • 开通传播延迟
    50 ns
  • 电压等级
    25 V
  • 认证标准
    Industrial
  • 输入Vcc
    6 V to 20 V
  • 输出电流 (Sink)
    3.3 A
  • 输出电流 (Source)
    2.3 A
  • 通道数
    2
  • 配置
    Low-side
  • 隔离类型
    Non-isolated
推荐的
OPN
IRS4427STRPBF
产品状态 active and preferred
英飞凌封装名称
SOIC 8N
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
SOIC 8N
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™ 25 V 双通道低侧栅极驱动器 IC，具有典型的 2.3 A 拉电流和 3.3 A 灌电流，采用 8 引线 SOIC 和 PDIP 封装，适用于 MOSFET 和 IGBT。专有的闩锁免疫 CMOS 技术可实现坚固耐用的单片结构。逻辑输入与标准 CMOS 或 LSTTL 输出兼容。输出驱动器具有高脉冲电流缓冲级，旨在最大限度地减少驱动器交叉传导。

特性

  • 电源电压。范围为 25 V Vccmax
  • 栅极驱动电源：6 V 至 20 V
  • CMOS 施密特触发输入
  • 3.3V 和 5 V 逻辑兼容
  • 两个独立的栅极驱动器
  • 匹配的属性。两个通道均延迟。
  • 输出与输入同步

图表

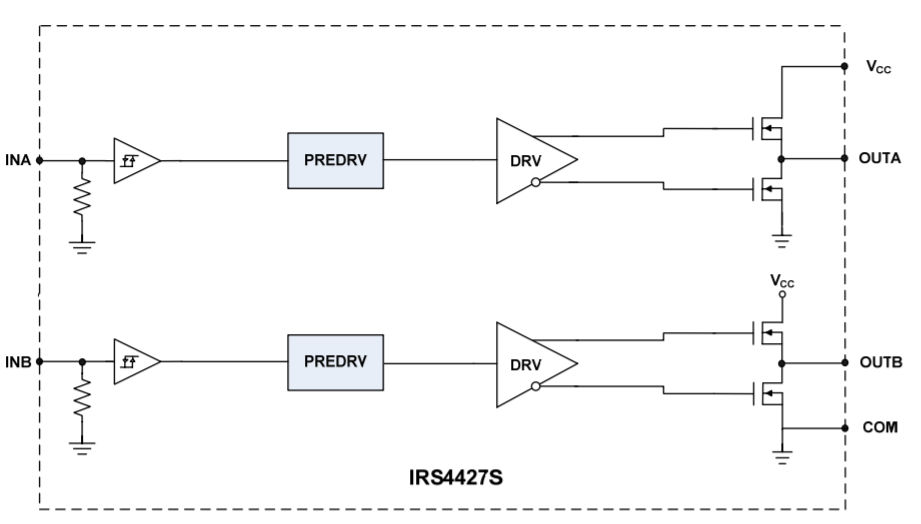

Circuit_Diagramm_IRS4427S
Circuit_Diagramm_IRS4427S
Circuit_Diagramm_IRS4427S Circuit_Diagramm_IRS4427S Circuit_Diagramm_IRS4427S
×
