IRSM836-015MA

CIPOS ™ Nano 500 V、6 Ω三相智能功率模块
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRSM836-015MA
IRSM836-015MA
数据手册

商品详情

  • Pmot (10kHz)
    50 W
  • RDS (on) (@ Tj = 25°C) max
    6 Ω
  • 产品名称
    IRSM836-015MA
  • 产品类别
    Intelligent Power Modules (IPM)
  • 产品组
    CIPOS™ Nano
  • 其他信息
    Electrical
  • 内置NTC
    No
  • 加密
    No
  • 开关器件类型
    MOSFET
  • 电压等级
    500 V
  • 认证标准
    Industrial
  • 语言
    PLECS
  • 配置
    3 Phase Open Source
  • 额定电流
    1 A
OPN
产品状态
英飞凌封装名称
封装名
包装尺寸
包装类型
湿度
防潮包装
无铅
无卤素
符合RoHS标准
Infineon stock last updated:
CIPOS ™ Nano 500 V、6 Ω 三相 MOSFET 智能功率模块采用 QFN 12x12 封装，开源，提供功能齐全的紧凑型逆变器解决方案，具有出色的热传导性，适用于电机驱动应用，包括各种家用电器、低功率工业驱动器等。

特性

  • 基于低 RDS(on) 沟槽 FREDFET
  • 集成自举功能
  • 欠压锁定
  • 匹配属性。两个通道均延迟。
  • 交叉传导预防逻辑
  • 3.3V 输入逻辑兼容
  • 高电平有效 HIN 和 LIN
  • M.额定功率高达 50 W@10 kHz

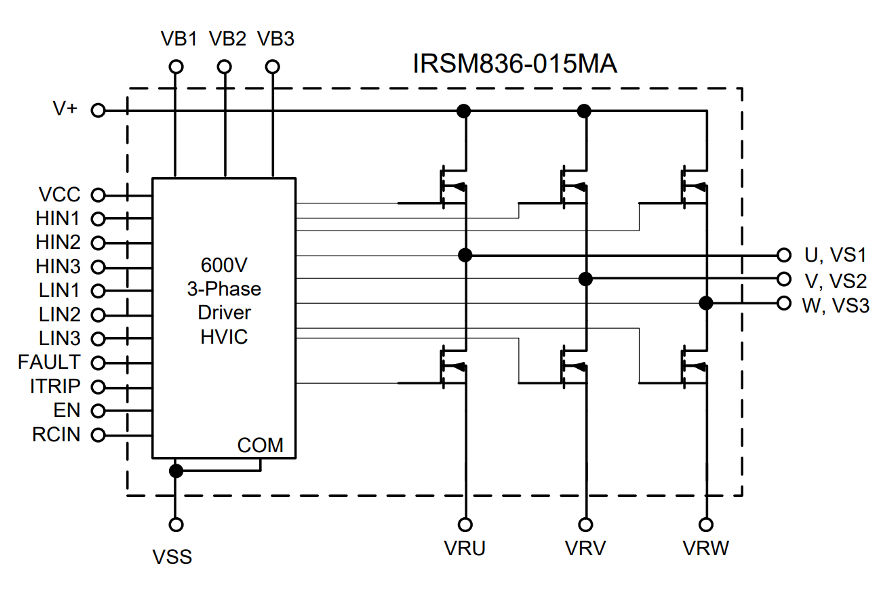

图表

Internal_IRSM836-015MA
Internal_IRSM836-015MA
Internal_IRSM836-015MA Internal_IRSM836-015MA Internal_IRSM836-015MA
×
