TLE4275D

停产
TLE4275D 是采用 5 引脚 TO 封装的单片集成低压降稳压器。高达 45 V 的输入电压被调节至 VQ,nom = 5.0 V。
数据手册
封装
视图替换

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4275D
TLE4275D
视图替换
数据手册

商品详情

  • Hold
    no
  • Accuracy
    2 %
  • Dropout Voltage
    250 mV
  • Enable (=Inhibit)
    no
  • Base Product
    TLE4275x
  • Reset
    yes
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    5.5 V to 42 V
  • Status Output
    no
  • Power Fail
    no
  • Power Good
    no
  • Currently planned availability until at least
    n.a
  • Watchdog
    no
  • Qualification
    Automotive
  • Regulator Type
    General Purpose
  • Output Voltage Type
    5.0 V
  • Output Current max
    400 mA
  • Over Voltage Protection
    no
  • Quiescent Current
    150 µA
  • Budgetary Price €/1k
    1.56
  • Early Warning
    no
OPN
TLE4275DATMA1
产品状态 discontinued
英飞凌封装名称
PG-TO252-5
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅 No
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
视图替换

产品状态 discontinued
英飞凌封装名称
PG-TO252-5
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
该 IC 能够驱动高达 450 mA 的负载，并具有短路保护功能。当温度过高时，内置的温度保护装置会关闭 TLE4275。针对典型的输出电压 V Q,rt 产生复位信号。4.65伏。延迟时间可以通过外部延迟电容器进行编程。

特性

  • 输出电压 5 V ± 2%
  • 极低的电流消耗
  • 上电和欠压复位
  • 复位至 V Q ; = 1 V
  • 极低压降
  • 防短路
  • 防反极性
  • 适用于汽车电子设备
  • ESD 保护 > 4 kV
  • TLE 4275 的绿色产品（符合 RoHS 标准）版本
  • 符合 AEC 标准
  • 宽温度范围 40 °C = T j  = 150 °C

产品优势

  • 强大的保护功能
  • 宽输入操作和温度范围

应用

图表

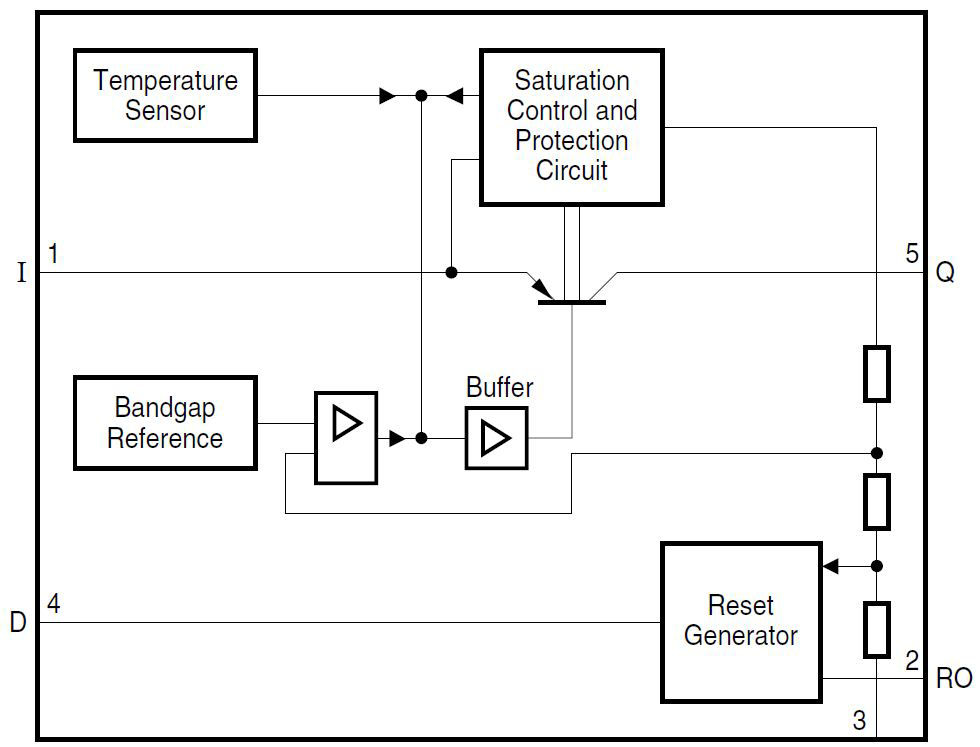

TLE4275-Block-Diagram
TLE4275-Block-Diagram
TLE4275-Block-Diagram TLE4275-Block-Diagram TLE4275-Block-Diagram
×
