不建议用于新设计
符合RoHS标准
无铅

TLE7184F3V

MOTIX ™ TLE7184F 是一款带有三相驱动器和集成 3.3V Vreg 控制器的系统 IC，可为 MCU 供电。
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE7184F3V
TLE7184F3V
数据手册

商品详情

  • Supply Voltage
    6 V to 45 V
  • Classification
    QM
  • Voltage Class
    55 V
  • Current Sense Amplifier
    1xCSA
  • Qualification
    Automotive
  • Diagnostics
    UV, OV, OC, SCD, OT, VDD supervision
  • Output Current (Source)
    0.35 A
  • Output Current (Sink)
    0.35 A
  • Channels
    6
  • Configuration
    Three Phase
  • Isolation Type
    Non-isolated
  • Driving Capability
    130nC at 20kHz
OPN
TLE7184F3VXUMA2
产品状态 not for new design

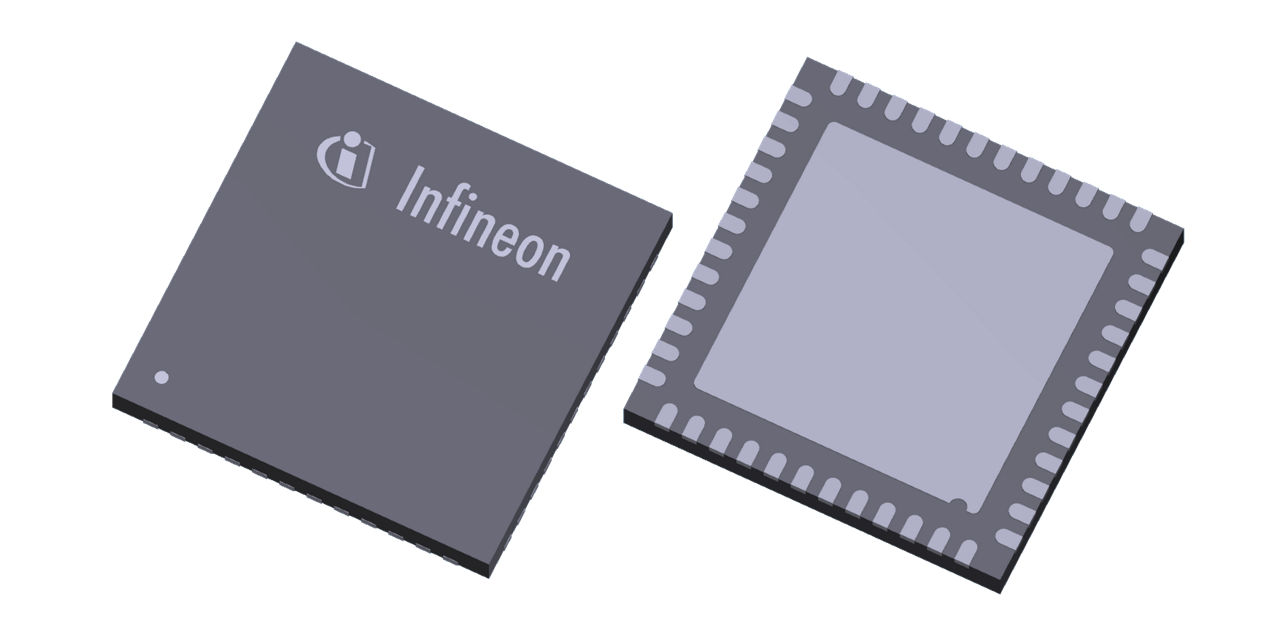

英飞凌封装名称
PG-VQFN-48
封装名 N/A
包装尺寸 2000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 not for new design
英飞凌封装名称
PG-VQFN-48
封装名 -
包装尺寸 2000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
MOTIX ™ TLE7184F-3V 是用于无刷电机控制的系统 IC。它包含一个用于 µC 的电压电源、一个用于 B6 配置的桥式驱动器和一个应用典型的 PWM 接口。其裸露焊盘封装即使在高环境温度下也能使用。

特性

  • 驱动 6 个 N 沟道功率 MOSFET
  • 3.3伏Vreg 控制器为 µC
    • 供电
  • VDH 电压集成开关
  • 每个 MOSFET 都有独立的控制输入
  • 可调死区时间
  • 一个电流检测放大器
  • 25 kHz PWM 频率下占空比为 0…94%

产品优势

  • 带 PWM 接口的集成系统 IC
  • 集成 3.3V µC 电源，最高 70mA
  • 用于电流测量的快速/精确运算放大器。
  • 针对风扇应用进行了优化的功能

应用
