TLE8242-2L

TLE8242-2L IC 是一款八通道低侧恒流控制预驱动器 IC
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE8242-2L
TLE8242-2L
每件.
数据手册

商品详情

  • SPI
    32 Bit
  • Comments
    8 Channel Fixed Frequency Constant Current Control IC
  • Operating Voltage
    5.5 V to 42 V
  • Currently planned availability until at least
    2038
  • Channels
    8
  • Quiescent Current
    0,005 mA
受到推崇的
OPN
TLE82422LXUMA2
产品状态 active and preferred
英飞凌封装名称

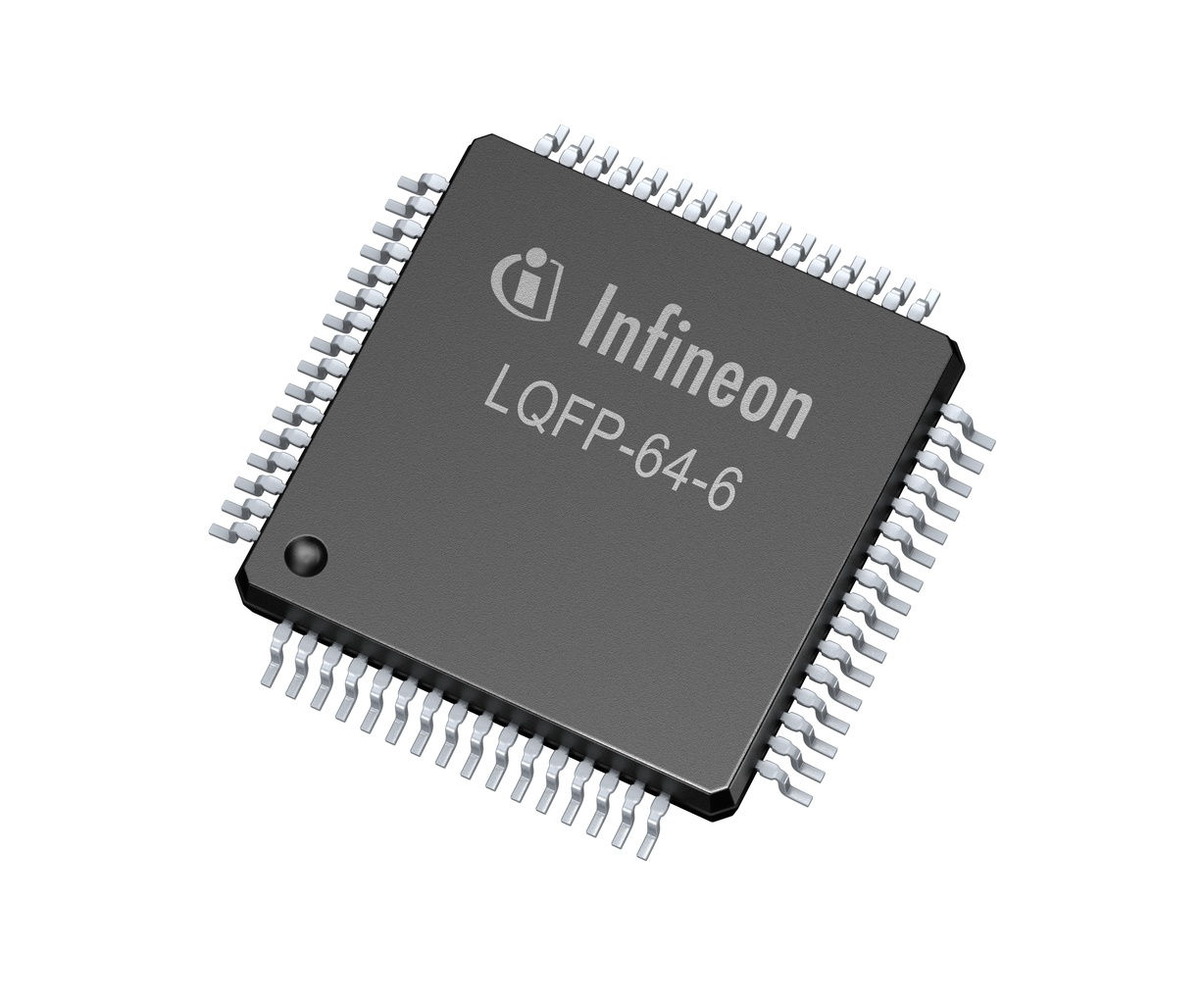

PG-LQFP-64
封装名 N/A
包装尺寸 1900
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-LQFP-64
封装名 -
包装尺寸 1900
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
通过在 SPI 消息 #1 中设置适当的 CM 位，可以将每个通道配置为在直接 PWM 模式或恒定电流模式下运行。

特性

  • 低侧恒流控制预驱动器集成电路
  • 四个独立通道
  • 输出电流可编程，分辨率为 11 位
  • 电流范围 = 0 至 1.2A（典型值），检测电阻为 0.2Ohm
  • 分辨率 = 0.78125 mA/位（典型值），检测电阻为 0.2Ohm
  • 检测电阻
  • 使用自动调零时，全温度范围内的满量程误差为 +/- 2%
  • 可通过 SPI 编程，PWM 频率范围约为 50 Hz 至 4 KHz（典型值）
  • 接口和控制
  • 32 位 SPI（串行外设接口）- 仅限从机
  • ENABLE 引脚用于禁用所有通道或冻结所有通道
  • 低电平有效的 RESET_B 引脚将内部寄存器重置为其默认状态，并禁用所有通道。
  • 打开漏极 FAULT 引脚可编程为在检测到各种故障时转换为低电平。
  • 5.0V 和 3.3V 逻辑兼容 I/O
  • 保护
  • 过流关断 - 在 POSx 引脚监控。
  • 可编程过流阈值
  • 可编程过流延迟时间
  • 可编程过流重试时间
  • 电池引脚 (BAT) 过压关断

产品优势

  • 可以调整感测电阻，将螺线管电流范围扩展至 1.2A 以上
  • 可以添加最小保护电路，以便在 24V 应用（商用车）中使用 TLE8242-2L
  • 可以使用电流曲线检测功能来确定螺线管电枢的运动
