TLE9180D-32QK

MOTIX ™ TLE9180D-32QK 电机栅极驱动器 IC，适用于 24 V 和 48 V 无刷直流电机控制和安全相关应用
数据手册
封装
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9180D-32QK
TLE9180D-32QK
数据手册

商品详情

  • VBS UVLO (Off)
    6.5 V
  • 供电电压
    5.5 V to 60 V
  • 关断传播延迟
    35 ns
  • 分类
    ISO 26262-compliant
  • 封装
    PG-LQFP-64
  • 工作电压
    5.5 V to 60 V
  • 开通传播延迟
    35 ns
  • 技术
    MOTIX™ Driver
  • 温度
    - 40°C - 150°C
  • 电压等级
    90 V
  • 电流检测放大器
    3xCSA
  • 目前计划的可用性至少到
    2038
  • 系列
    MOTIX™ gate driver ICs
  • 认证标准
    Automotive
  • 输入Vcc
    6 V to 60 V
  • 输出电流
    2 A
  • 通道数
    6
  • 配置
    Three Phase
  • 隔离类型
    Non-isolated
  • 驾驶性能
    300nC at 20kHz
推荐的
OPN
TLE9180D32QKXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-LQFP-64
封装名 N/A
包装尺寸 1900
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称
PG-LQFP-64
封装名 -
包装尺寸 1900
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
MOTIX ™ TLE9180D-32QK 是一款栅极驱动器 IC，专用于控制 BLDC 电机驱动汽车应用的 6 个外部 N 沟道 MOSFET。该设备集成了 3 个电流检测放大器，可在 12V、24V 和 48V 电池电压范围内运行。由于强大的驱动级（典型值每通道 2A 输出电流），栅极驱动器可以用于广泛的应用。本设备按照ISO26262标准开发。

特性

  • 电源电压范围为 5.5 V – 60 V
  • 强大的驱动级，典型值。2A
  • 全占空比范围，无限制
  • 三个集成电流检测放大器
  • 扩展保护和监控
  • LQFP-64 裸露焊盘封装

产品优势

  • 通用电压支持：12 V、24 V、48 V
  • 集成负载电流测量
  • 跛行回家模式
  • 安全应用的详细诊断
  • 符合 ISO 26262 标准

应用

图表

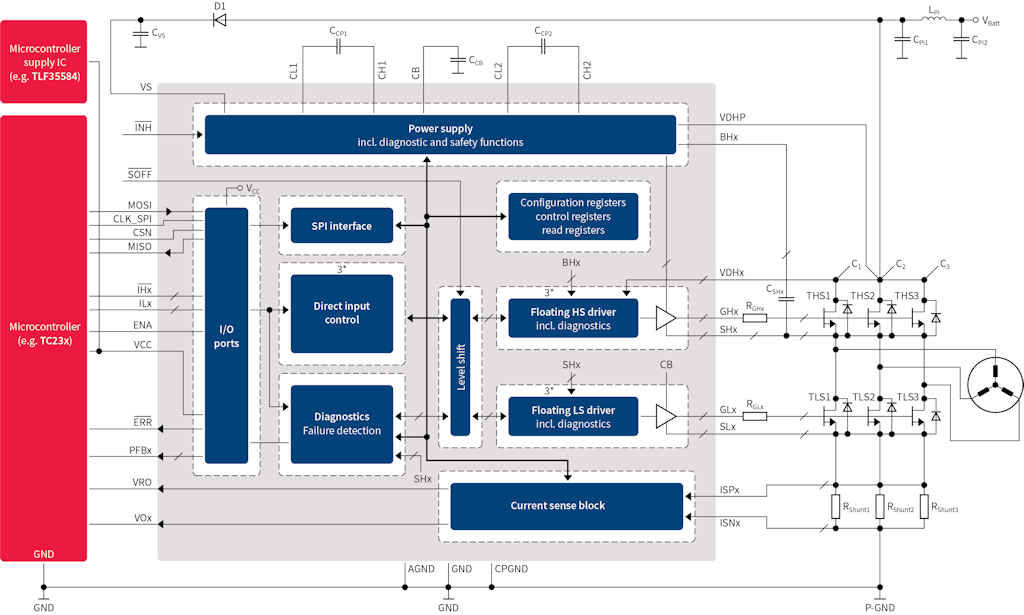

Block Diagram TLE9180D-32QK
Block Diagram TLE9180D-32QK
Block Diagram TLE9180D-32QK Block Diagram TLE9180D-32QK Block Diagram TLE9180D-32QK
×
