TLE9189QVW

MOTIX ™ TLE9189QVW 是一款栅极驱动器 IC，专为汽车领域的 BLDC 电机驱动应用而设计，符合 ISO 26262 ASIL D 标准。
数据手册
封装
评估板
软件

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9189QVW
TLE9189QVW
数据手册

商品详情

  • 供电电压 范围
    4.2 V 至 36 V
  • 分类
    ISO 26262-compliant (ASIL D)
  • 控制接口
    PWM, 32-bits SPI
  • 温度 范围
    -40 °C 至 175 °C
  • 电流检测放大器
    3x CSA
  • 目前计划的可用性至少到
    2038
  • 系列
    MOTIX™ gate driver ICs for BLDC motors
  • 认证标准
    Automotive
  • 配置
    3-phase
  • 驾驶性能
    200 nC at 20 kHz
推荐的
OPN
TLE9189QVWXUMA1
产品状态 active and preferred

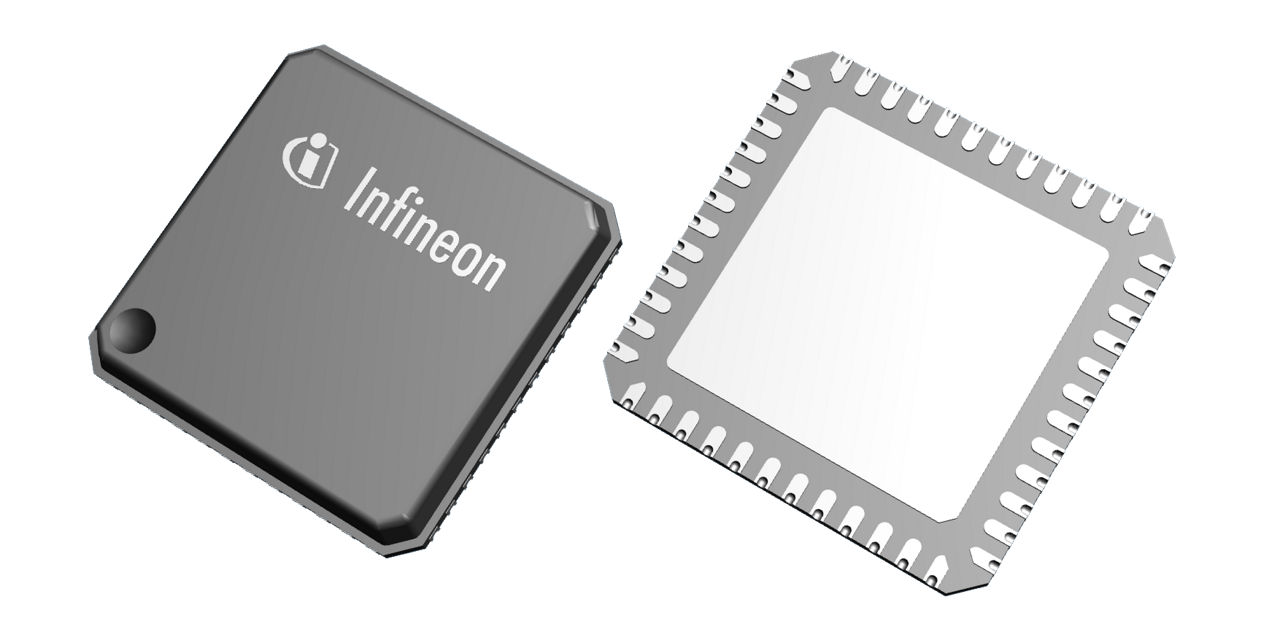

英飞凌封装名称
PG-VQFN-48
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称
PG-VQFN-48
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
用于 BLDC 电机的 MOTIX ™ TLE9189QVW 栅极驱动器 IC 具有通过 PWM 输入的传统电机控制概念和 3 个集成电流感应放大器，可通过精确的可配置参考电压（3.3 V/5 V）进行精确的电流测量。自适应 MOSFET 控制功能有助于提高 EMC 性能、实现目标开关时间并降低功率损耗。电源电压范围（4.2 V 至 36 V）针对汽车 12 V 电池系统进行了优化。

特性

  • 驱动 6 个 MOSFET，Qgtot= 200 nC/MOSFET
  • 电源电压范围为 4.2 V 至 36 V
  • 0..100% 占空比，无限制
  • 采用 PWM 输入的电机控制概念
  • 坚固的电机连接针脚 (12 V-48 V)
  • 3个集成电流检测放大器
  • 可配置 CSA 参考电压
  • 支持自检功能
  • 外部 FET 的无源钳位
  • 电流源控制输出级
  • VQFN-48（7x7mm2）
  • 多样化的监控和诊断

产品优势

  • 减少外部元件数量
  • 优化系统成本
  • 电源电压低至 4.2 V 即可完全运行
  • 可配置的故障反应
  • 扩展温度范围 AEC-Q100
  • 符合 ISO 26262 FuSa 标准：ASIL D

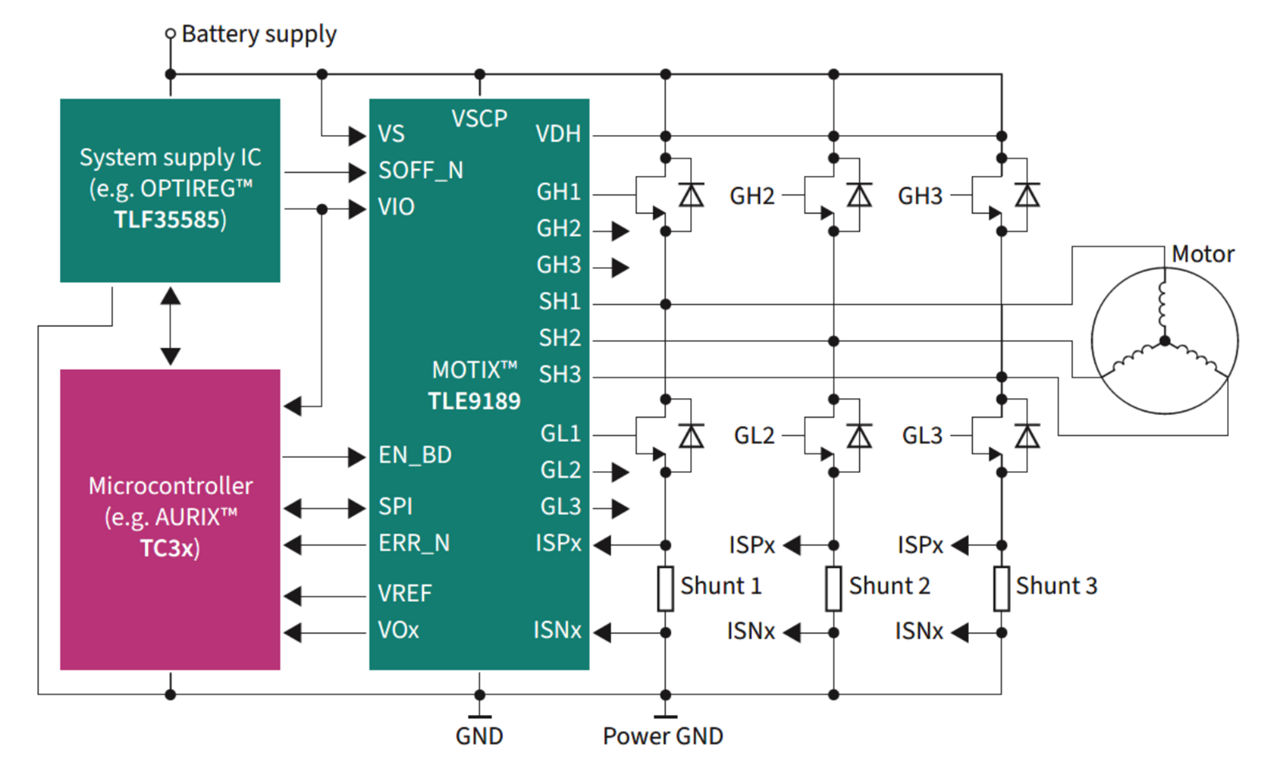

图表

tle9189-product-page
tle9189-product-page
tle9189-product-page tle9189-product-page tle9189-product-page
×
