概述
英飞凌的 OptiMOS ™ 7 技术提供了前所未有的应用优化水平,使数据中心、人工智能和电信领域达到最佳性能。该产品组合包括针对硬开关和软开关拓扑优化的产品。这种方法可以最大限度地提高每个特定拓扑的性能,减少功率损耗,从而提高整体效率和功率密度。
关键特性
- 针对特定应用的优化
- 硬开关和软开关优化的 MOSFET
- 硬开关:米勒比、FOM、RDS(on)10
- 软开关:RDS(on)45,FOMg
- +175°C 结温额定值
- 源极向下封装变体
- 可提供中心栅极尺寸
- 双面冷却和包覆成型
应用
产品
关于
- 提高效率和卓越性能,减少功率损耗
- 提高恶劣条件下的稳健性
- 改进的脉冲电流处理
- 提高对短路事件的免疫力
- 提高对寄生开启事件的免疫力
- 固有短路电流限制
- 改进的斜率控制/更好的 EMI 行为和易用性

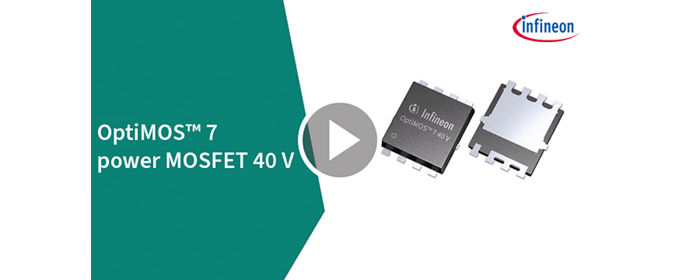

经过优化的OptiMOS™ 7 电机驱动器提供以下封装,以满足您的设计要求:
- SuperSO8
- PQFN 3.3x3.3
SOA 是电机驱动应用中 MOSFET 的一个关键属性。数据表中的 SOA 图定义了 MOSFET 允许的最大电流-电压范围。
在电机驱动应用中,更宽的 SOA 可提供更高的电流能力和更好的可靠性,尤其是在转子锁定和短路情况下。事实证明, OptiMOS™ 7 电机驱动优化 MOSFET 系列的 SOA 比同电压等级的上一代 MOSFET 系列宽 3 倍。
MOSFET 栅极上的感应电压值(感应 V GS )是电机驱动应用中误导通的一个关键因素。在高端导通瞬态期间,低端 MOSFET 的 V DS从 0 V 上升至 BUS 电压。V DS的快速增加导致电流流过 C GD (I CGD )。流过 R G和 V GS 的电流 I CGD将随之增加,从而导致误导通。
具有较高阈值电压 (V GS (th) ) 的 MOSFET 对感应 V GS具有更高的免疫力。
7 电机驱动优化 MOSFET 的阈值电压 (V GS(th) ) 为 2.8 V(典型值),高于OptiMOS™OptiMOS™ 6 MOSFET。
- 提高效率和卓越性能,减少功率损耗
- 提高恶劣条件下的稳健性
- 改进的脉冲电流处理
- 提高对短路事件的免疫力
- 提高对寄生开启事件的免疫力
- 固有短路电流限制
- 改进的斜率控制/更好的 EMI 行为和易用性
经过优化的OptiMOS™ 7 电机驱动器提供以下封装,以满足您的设计要求:
- SuperSO8
- PQFN 3.3x3.3
SOA 是电机驱动应用中 MOSFET 的一个关键属性。数据表中的 SOA 图定义了 MOSFET 允许的最大电流-电压范围。
在电机驱动应用中,更宽的 SOA 可提供更高的电流能力和更好的可靠性,尤其是在转子锁定和短路情况下。事实证明, OptiMOS™ 7 电机驱动优化 MOSFET 系列的 SOA 比同电压等级的上一代 MOSFET 系列宽 3 倍。
MOSFET 栅极上的感应电压值(感应 V GS )是电机驱动应用中误导通的一个关键因素。在高端导通瞬态期间,低端 MOSFET 的 V DS从 0 V 上升至 BUS 电压。V DS的快速增加导致电流流过 C GD (I CGD )。流过 R G和 V GS 的电流 I CGD将随之增加,从而导致误导通。
具有较高阈值电压 (V GS (th) ) 的 MOSFET 对感应 V GS具有更高的免疫力。
7 电机驱动优化 MOSFET 的阈值电压 (V GS(th) ) 为 2.8 V(典型值),高于OptiMOS™OptiMOS™ 6 MOSFET。
