图形LCD驱动 (GraphicLCDCtrl)

将 LCD 面板与外部帧缓冲器无缝连接

nobutton

关于

彻底改变您的 LCD 面板集成

图形 LCD 控制器PSoC™ Creator 组件为具有 LCD 驱动器但不具有 LCD 控制器的 LCD 面板提供接口。这种类型的面板不包含帧缓冲器。必须外部提供帧缓冲区。

解锁高级图形功能

该组件还与使用 16 位宽异步 SRAM 设备实现的外部提供的帧缓冲器接口。该组件旨在与 SEGGER emWin 图形库配合使用。该库提供了一套功能齐全的图形函数，用于绘制和渲染文本和图像。emWin 图形库适用于PSoC™ 3、 PSoC™ 4 和PSoC™ 5LP 设备。

图形LCD驱动 (GraphicLCDCtrl)

GraphicLCDCtrl 组件提供全面的功能，包括完全可编程的屏幕尺寸支持，最高可达 HVGA 分辨率，涵盖 QVGA (320x240) @ 60 Hz 16 bpp、WQVGA (480x272) @ 60 Hz 16 bpp 和 HVGA (480x320) @ 60 Hz 16 bpp。它与 SEGGER emWin 图形库无缝连接，方便在消隐间隔期间进行读写交易。此外，它无需 CPU 干预即可向面板生成连续的定时信号。通过支持高达 23 位地址和 16 位数据异步 SRAM 设备作为外部提供的帧缓冲区，它进一步增强了图形功能。此外，该组件还允许在水平和垂直消隐间隔的进入和退出时生成可选择的中断脉冲。

彻底改变您的 LCD 面板集成

图形 LCD 控制器PSoC™ Creator 组件为具有 LCD 驱动器但不具有 LCD 控制器的 LCD 面板提供接口。这种类型的面板不包含帧缓冲器。必须外部提供帧缓冲区。

解锁高级图形功能

该组件还与使用 16 位宽异步 SRAM 设备实现的外部提供的帧缓冲器接口。该组件旨在与 SEGGER emWin 图形库配合使用。该库提供了一套功能齐全的图形函数，用于绘制和渲染文本和图像。emWin 图形库适用于PSoC™ 3、 PSoC™ 4 和PSoC™ 5LP 设备。

图形LCD驱动 (GraphicLCDCtrl)

GraphicLCDCtrl 组件提供全面的功能，包括完全可编程的屏幕尺寸支持，最高可达 HVGA 分辨率，涵盖 QVGA (320x240) @ 60 Hz 16 bpp、WQVGA (480x272) @ 60 Hz 16 bpp 和 HVGA (480x320) @ 60 Hz 16 bpp。它与 SEGGER emWin 图形库无缝连接，方便在消隐间隔期间进行读写交易。此外，它无需 CPU 干预即可向面板生成连续的定时信号。通过支持高达 23 位地址和 16 位数据异步 SRAM 设备作为外部提供的帧缓冲区，它进一步增强了图形功能。此外，该组件还允许在水平和垂直消隐间隔的进入和退出时生成可选择的中断脉冲。

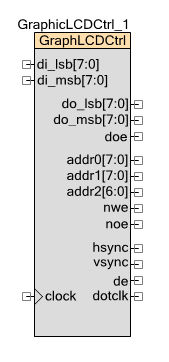

comp_GraphicLCDCtrl
comp_GraphicLCDCtrl
comp_GraphicLCDCtrl
