风扇控制器

利用可定制解决方案简化风扇控制器开发

nobutton

关于

利用可定制解决方案简化风扇控制器开发

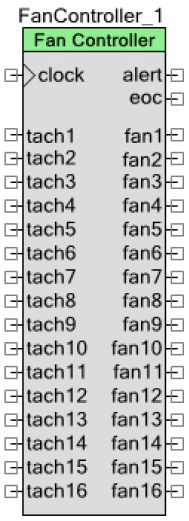

风扇控制器组件使设计人员能够使用PSoC™快速轻松地开发风扇控制器解决方案。 该组件是一个系统级解决方案，封装了所有必要的硬件模块，包括 PWM 或PSoC™ 4 的 TCPWM、转速表输入捕获定时器、控制寄存器、状态寄存器和 DMA 控制器（ PSoC™ 4 的 ISR），从而减少了开发时间和精力。

该组件可通过图形用户界面进行定制，使设计人员能够输入风扇机电参数，例如占空比到 RPM 的映射和物理风扇组组织。可以通过相同的用户界面配置性能参数，包括 PWM 频率和分辨率以及开环或闭环控制方法。一旦输入系统参数，该组件就会提供最优的实施方案，节省PSoC™内的资源，从而实现其他热管理和系统管理功能的集成。 提供易于使用的 API，使固件开发人员能够快速启动和运行。

风扇控制器的特点
  • 支持PSoC™ 3/ PSoC™ 5LP 设备最多 16 个 PWM 控制的 4 线无刷直流风扇，以及PSoC™ 4 设备最多 6 个风扇
  • 带有转速表输入的单独或分组 PWM 输出
  • 支持 25 kHz、50 kHz 或用户指定的 PWM 频率
  • 支持高达 25,000 RPM 的风扇速度
  • 支持4极和6极电机
  • 支持所有风扇的风扇失速/转子锁定检测
  • 支持PSoC™ 3/ PSoC™ 5LP 的固件控制或硬件控制风扇速度调节
  • 支持PSoC™ 4 固件控制的风扇速度调节
  • 可定制的风扇故障报告警报引脚

利用可定制解决方案简化风扇控制器开发

风扇控制器组件使设计人员能够使用PSoC™快速轻松地开发风扇控制器解决方案。 该组件是一个系统级解决方案，封装了所有必要的硬件模块，包括 PWM 或PSoC™ 4 的 TCPWM、转速表输入捕获定时器、控制寄存器、状态寄存器和 DMA 控制器（ PSoC™ 4 的 ISR），从而减少了开发时间和精力。

该组件可通过图形用户界面进行定制，使设计人员能够输入风扇机电参数，例如占空比到 RPM 的映射和物理风扇组组织。可以通过相同的用户界面配置性能参数，包括 PWM 频率和分辨率以及开环或闭环控制方法。一旦输入系统参数，该组件就会提供最优的实施方案，节省PSoC™内的资源，从而实现其他热管理和系统管理功能的集成。 提供易于使用的 API，使固件开发人员能够快速启动和运行。

风扇控制器的特点
  • 支持PSoC™ 3/ PSoC™ 5LP 设备最多 16 个 PWM 控制的 4 线无刷直流风扇，以及PSoC™ 4 设备最多 6 个风扇
  • 带有转速表输入的单独或分组 PWM 输出
  • 支持 25 kHz、50 kHz 或用户指定的 PWM 频率
  • 支持高达 25,000 RPM 的风扇速度
  • 支持4极和6极电机
  • 支持所有风扇的风扇失速/转子锁定检测
  • 支持PSoC™ 3/ PSoC™ 5LP 的固件控制或硬件控制风扇速度调节
  • 支持PSoC™ 4 固件控制的风扇速度调节
  • 可定制的风扇故障报告警报引脚
