BCR430U LED BOARD
BCR430U LED BOARD
每件.
应用指南

商品详情

  • Board Type
    Demo Board
  • Product Name
    BCR430U LED BOARD
  • Product Category
    Evaluation Boards
  • Supply Voltage max
    24 V
  • Sub Application
    White good lighting, Retail lighting, Emergency lighting, LED displays and channel letters, Architectural LED lighting, LED strips, Strip lighting, LED lighting
  • Dimensions
    55.1 mm x 33.7 mm (L x W)
  • Topology
    Linear
  • Target Application
    Lighting, LED Lighting
  • Family
    LED strips & signage
  • Qualification
    Industrial
  • Language
    SPICE
  • Input Type
    DC
  • Output Current
    5 mA to 100 mA
受到推崇的
OPN
BCR430ULEDBOARDTOBO1
产品状态 active and preferred
英飞凌封装名称 N/A
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 N/A
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

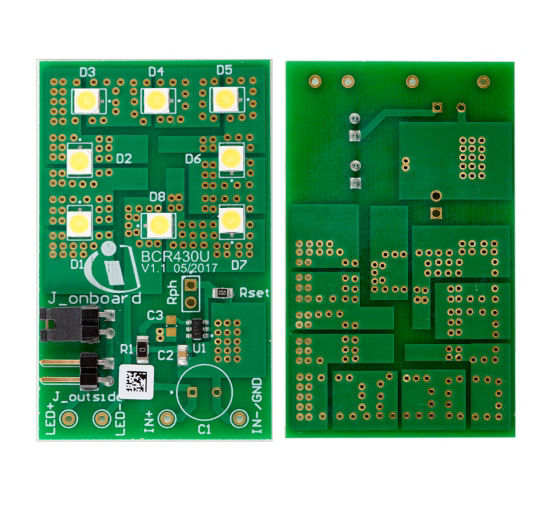

这款搭载八个 LED 的 LED 照明底座采用英飞凌的 BCR430U 作为 LED 驱动器 IC。它在独立操作中调节 LED 电流，占用外部任何功率晶体管。通过将高欧姆电阻器 Rset 连接到引脚 RS，LED 电流水平可以从 5mA 调整到 100mA。

特性

  • 50mA时典型水压为135mV
  • 使用板载LED时典型输入电压为24V
  • 默认LED电流为50mA（可在5mA至100mA范围内调节）
  • 智能过温保护

产品优势

  • 极低的压降允许使用更多的LED（在串中）
  • 稳定的输出电流，实现均匀的光输出
  • 智能过温保护，避免LED寿命期间的性能下降

应用
