现货，推荐

BLDC-SHIELD_IFX007T

无刷直流 (BLDC) 电机控制屏蔽硬件与 Arduino 兼容。
用户手册
软件
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BLDC-SHIELD_IFX007T
BLDC-SHIELD_IFX007T
每件.
用户手册

商品详情

  • Board Type
    Demo Board
  • Product Category
    Evaluation Boards
  • Supply Voltage
    8 V to 40 V
  • Sub Application
    Home & garden, Industrial automation, 3D printer, Vacuum cleaners, CAV, Multicopter, Fans, Massage chairs, Pumps, Robots, Healthcare (e.g., hospital beds), Power Tools
  • Topology
    Half Bridge
  • Target Application
    Industrial
  • Family
    Motor Driver
  • Qualification
    Industrial
  • Language
    SPICE
  • Input Type
    DC
  • Output Voltage
    8 V to 40 V
受到推崇的
OPN
BLDCSHIELDIFX007TTOBO1
产品状态 active and preferred
英飞凌封装名称 N/A
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 N/A
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

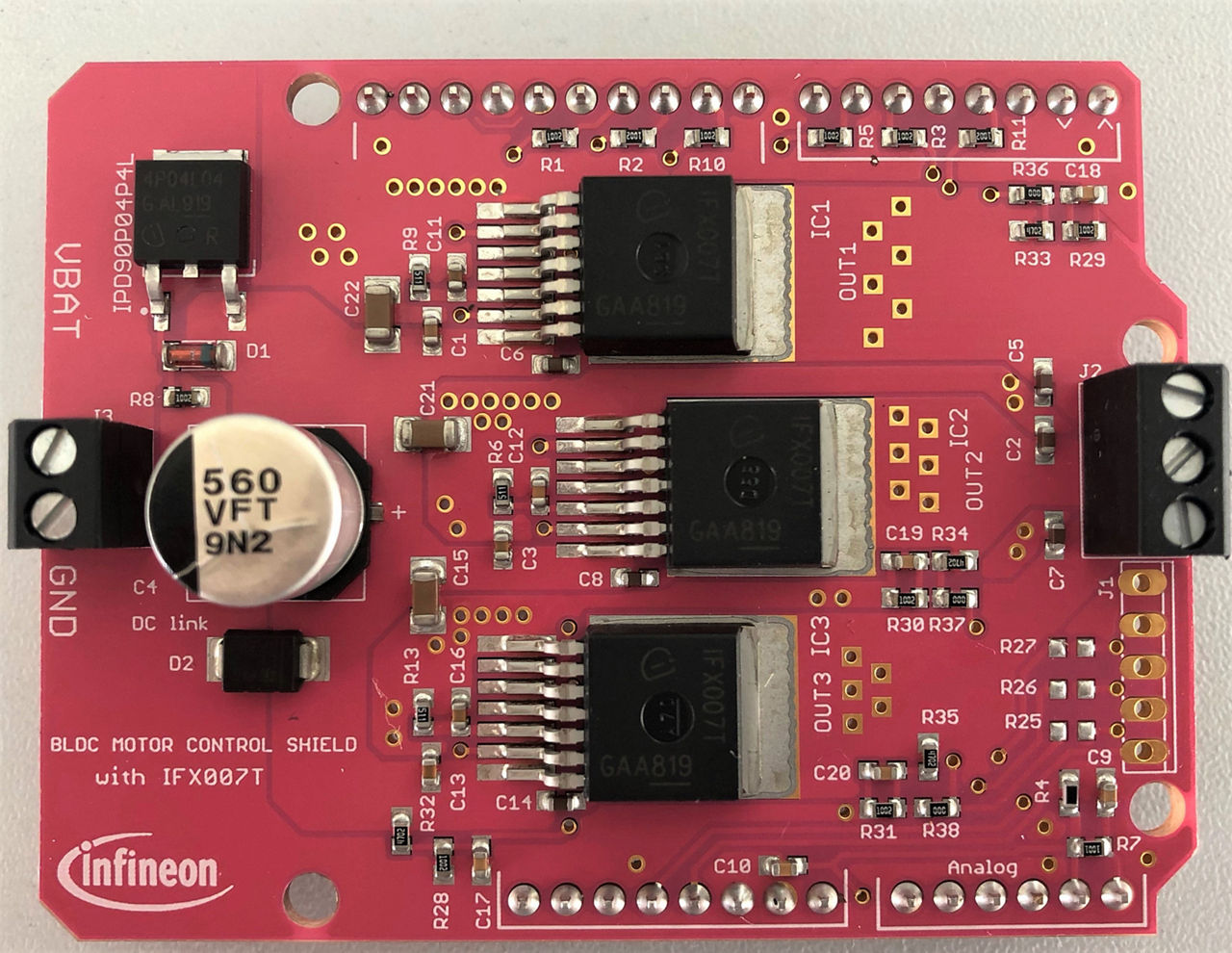

该电机控制屏蔽与 Arduino 和 XMC4700 启动套件兼容。它有 3 个智能 MOTIX ™ IFX007T 半桥，可以驱动 1-2 个双向直流电机或最多 3 个单向直流电机。它还可以驱动配备霍尔传感器的 BLDC 电机。IFX007T半桥由PWM控制。该屏蔽具有逻辑电平输入、电流感应、斜率调整以及针对温度、电压、电流和短路事件的保护。

特性

  • 兼容 Arduino Uno R3
  • 支持 PWM
  • 可调斜率以优化 EMI
  • 带逻辑电平输入的驱动电路
  • 通过电流检测进行诊断
  • 提供过温保护等功能

产品优势

  • 易于使用的 API

    • 应用

    Bill of Material
