CY7110
现货，推荐
符合RoHS标准

CY7110

EZ-PD ™ PMG1-S0评估板
User manual

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

CY7110
CY7110
User manual


产品详情

  • 主板类型
    Evaluation Board
  • 供电电压 范围
    3.3 V 至 24 V
  • 功率产品 范围
    15 W 至 100 W
  • 子应用程序
    Consumer
  • 拓扑
    USB
  • 拓扑结构
    Single Phase
  • 更广阔的董事会
    Yes
  • 目标应用程序
    Adapters and chargers, Home entertainment, Mobile devices
  • 系列
    USB PD Controller
  • 质量等级
    Consumer
  • 输入类型
    DC
  • 输出电压 范围
    3.3 V 至 21 V
  • 输出电流 范围
    0.5 A 至 5 A

推荐的
OPN
CY7110
产品状态 active and preferred
英飞凌封装名称 N/A
封装名 N/A
封装尺寸 1
封装类型 CONTAINER
湿度 NA
防潮封装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
封装产地
TW
晶圆产地
TW

产品状态
Active
英飞凌封装名称 N/A
封装名 -
封装尺寸 1
封装类型 CONTAINER
湿度 NA
防潮封装 NON DRY
无铅
无卤素
符合 RoHS 标准
封装产地
TW
晶圆产地
TW

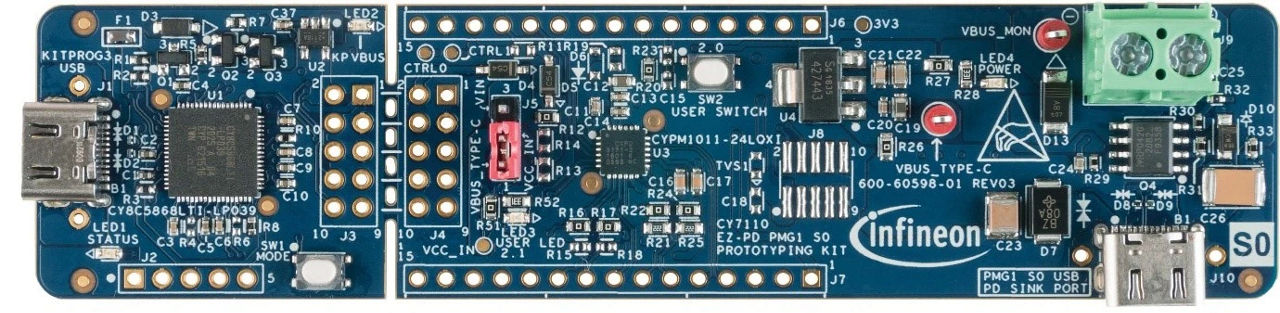

CY7110 EZ-PD ™ PMG1-S0原型套件是一个开发平台，用于设计高压USB-C PD端口供电的产品，并且还需要微控制器来实现附加功能。该平台符合USB PD 3.1协议，可支持高达100W（20V、5A）的功耗。

特性

  • 支持高达 100 W 的 USB-C PD 3.1 规范
  • 48 MHz ARM ® Cortex ® -M0
  • 64 KB 边框，8 KB RAM
  • 仅 UFP，具有可配置 RD 和 RD-DB
  • 片上过压保护
  • 30 V 加固器
  • VBUS 至CC短路保护
  • 12个GPIO、I2C、SPI、UART
  • 封装：24引脚QFN
  • 扩展工业温度范围

产品优势

  • 集成单芯片解决方案
  • 集成USB-C PD和微控制器
  • 集成硬件保护功能
  • ModusToolbox ™支持PMG1 SDK
  • 大型代码样本库
  • 符合USB PD 3.1规范
  • 经过广泛互操作性测试的解决方案

应用
