在产
符合RoHS标准

DEMO BGT24ATR22 YPA

带有 XENSIV ™ BGT24ATR22 24 GHz 雷达传感器和板载八木贴片天线的演示套件
用户手册
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

DEMO BGT24ATR22 YPA
DEMO BGT24ATR22 YPA
每件.
用户手册

商品详情

  • NF
    13 dB
  • Number of Rx Antennas
    2
  • Number of Tx Antennas
    2
  • Board Type
    Demo Board
  • Angle of Arrival
    Yes
  • Temperature Range
    -40 to +105°C
  • Family
    XENSIV™ 24GHz Radar Sensors
  • Qualification
    Automotive
  • Input Type
    DC
  • Direction of Motion
    Yes
  • Motion
    Yes
  • Frequency
    24 GHz to 24.25 GHz
受到推崇的
OPN
DEMOBGT24ATR22YPATOBO1
产品状态 active
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

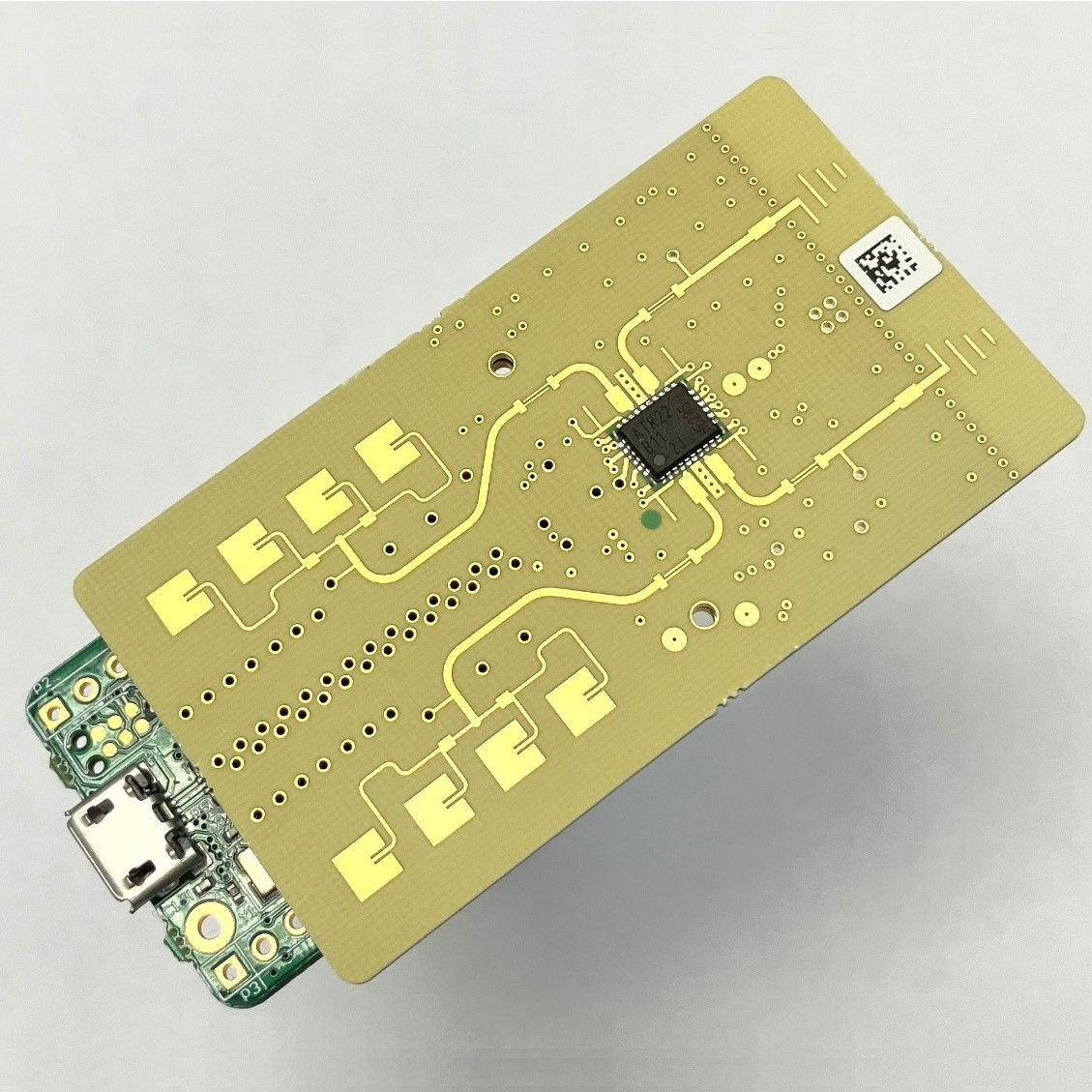

该演示套件采用 XENSIV ™ BGT24ATR22 YPA 屏蔽，通过 Hirose 连接器安装在雷达底板 MCU7 上。 它以脉冲多普勒或 (B)FSK 模式运行，并与雷达开发套件 (RDK) 和雷达融合 GUI 兼容，可轻松配置雷达传感器并立即显示雷达信号。 XENSIV ™ BGT24ATR22 YPA 屏蔽嵌入了 BGT24ATR22 24 GHz 雷达传感器，带有 2Tx、2Rx 八木贴片板载天线，基于 Rogers PCB 材料。 此外，它还可以与其他硬件一起使用，例如雷达底板 MCU7 Plus 和 XENSIV ™传感器屏蔽。

特性

  • 32 x 58.5 mm² 射频屏蔽尺寸
  • 八木天线和贴片板载天线
  • 用于配置和数据传输的 I²C
  • 由雷达底板 MCU7 支持
  • 高速 USB 2.0 接口
  • 通过雷达融合 GUI 进行操作

产品优势

  • 灵活的平台选择
  • 各种连接器、PCB 焊接选项
  • 高级信号处理功能
  • 低功耗

应用
