DEMO-IDP2308-120W

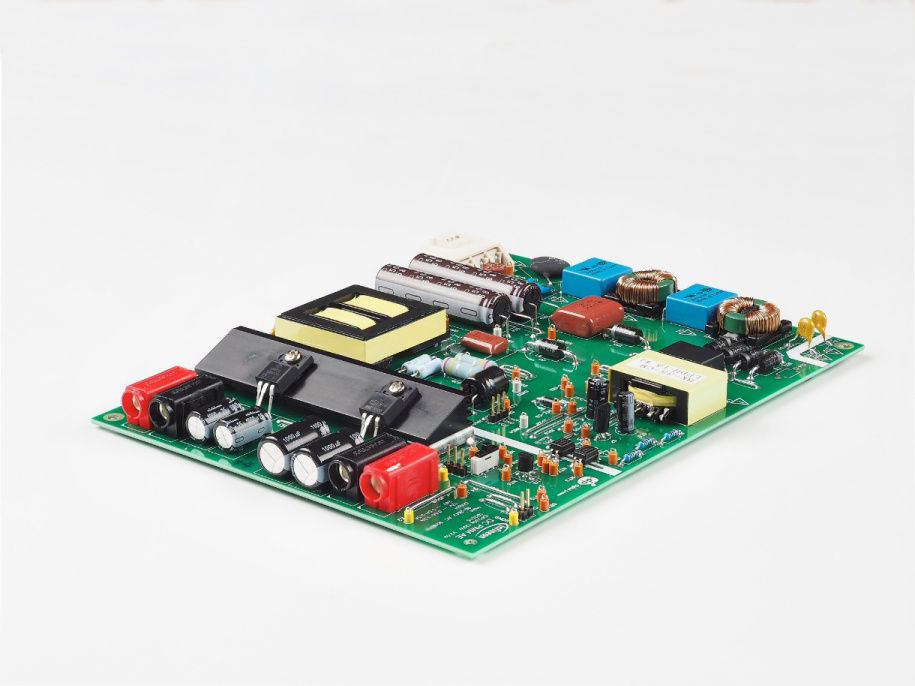

适用于电视电源系统和SMPS应用的120W数字PFC-LLC转换器评估板
应用指南

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

DEMO-IDP2308-120W
DEMO-IDP2308-120W
应用指南

商品详情

  • Pout min
    120 W
  • Board Type
    Evaluation Board
  • Product Name
    DEMO-IDP2308-120W
  • Supply Voltage
    85 V to 265 V
  • Mounting
    SMD
  • Dimensions
    200*150*14 mm
  • Interfaces
    .dp Interface Board Gen2, .dp Vision GUI
  • Target Application
    Power Supplies
  • Family
    DC-DC Converter, MOSFET
  • Qualification
    Industrial, Consumer
  • Input Type
    AC
  • Output Voltage
    12 V to 24 V
  • Output Current
    3 A to 3.5 A
OPN
DEMOIDP2308120WTOBO1
产品状态 on request
英飞凌封装名称 --
封装名 N/A
包装尺寸 N/A
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:

产品状态 on request
英飞凌封装名称 --
封装名 -
包装尺寸 0
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
该评估板是一款120W数字PFC-LLC转换器，具有85V AC~265V AC输入和12V/24V输出。它由英飞凌第二代XDP ™ SMPS数字多模式PFC-LLC组合控制器IDP2308 控制。IDP2308专为电视电源系统和其他一般开关电源应用中使用的开关模式电源而设计。

特性

  • 多模式PFC可配置PFC感应驱动器
  • 同步PFC和LLC突发模式控制
  • 可配置非线性LLC VCO曲线
  • 可配置软启动
  • VAC输入电压感应和通过HV引脚的X-cap驱动器

产品优势

  • 集成600V启动单元
  • 基于无芯封装技术的集成浮动驱动器
  • 数字多模式操作，可实现更高的效率曲线
  • 通过直接X-cap的导航功能和先进的突发模式控制支持低功耗
  • 通过集成启动单元和突发模式消除辅助电源
  • 用于通信和在线配置的UART接口
  • 通过瞬时编程功能实现各种参数的灵活设计

应用
