现货，推荐

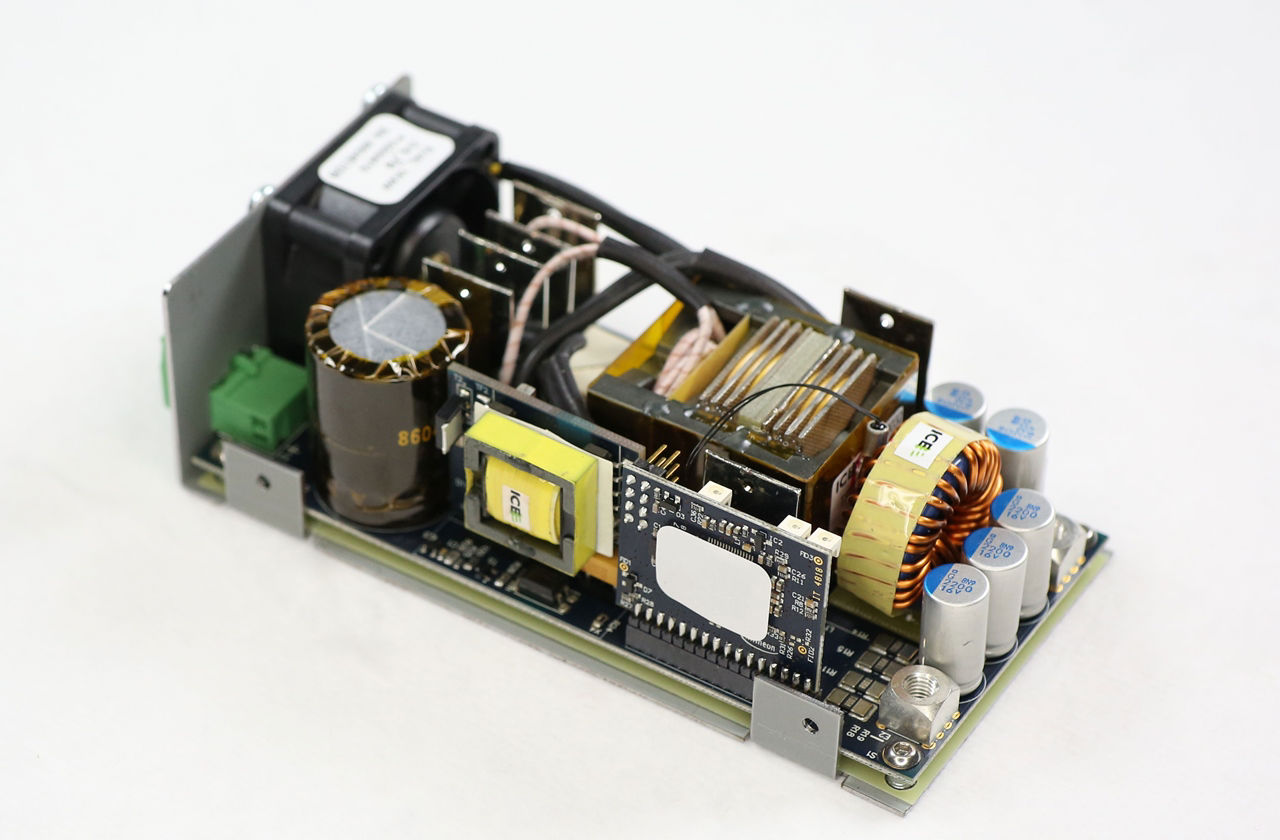

EVAL_1K4W_ZVS_FB_SMD

1400 W 12 V 相移全桥，配备 600 V CoolMOS ™ CFD7 和 XMC ™
应用指南
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_1K4W_ZVS_FB_SMD
EVAL_1K4W_ZVS_FB_SMD
每件.
应用指南

商品详情

  • Pout
    0 W to 1400 W
  • Board Type
    Evaluation Board
  • Product Name
    EVAL_1K4W_ZVS_FB_SMD
  • Supply Voltage
    350 V to 400 V
  • Mounting
    Case, enclosure, standalone
  • Dimensions
    13.5cm x 7.3cm x 4.4cm
  • Topology
    Full Bridge, Phase Shift Full Bridge, ZVS, Buck, DC-DC converter
  • Interfaces
    Screw terminals
  • Target Application
    Data Processing, Industrial, Server
  • Family
    DC-DC Converter, Diode (Si, SiC), Gate Driver, CoolSET™, Gate Driver, Synchronous Rectification, MOSFET, Microcontroller
  • Qualification
    Industrial
  • Input Type
    DC
  • Output Voltage
    11.8 V to 12.2 V
  • Output Current min
    0 A
  • Frequency
    100 kHz to 100 kHz
受到推崇的
OPN
EVAL1K4WZVSFBSMDTOBO1
产品状态 active and preferred
英飞凌封装名称 N/A
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 N/A
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
当与最新的英飞凌设备安装时，DC-DC转换器证明了PSFB拓扑的高效率。使用XMC ™英飞凌微控制器的数字控制克服了缺点，实现了97%的解决效率和3.70 W/cm³的功率密度。创新的冷却方案和ThinPAK封装的CoolMOS ™ CFD7有助于其实现卓越的性能。

特性

  • 全SMD冷却解决方案
  • 创新的概念
  • 集成差结构
  • 高效率、高功率密度

产品优势

  • 全负载范围内接近全ZVS
  • 全数字控制
  • SR漏极过冲降低

应用
