EVAL-2EDL23N06PJ
现货，推荐

EVAL-2EDL23N06PJ

600V半桥栅极驱动器IC评估板
Application note

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-2EDL23N06PJ
EVAL-2EDL23N06PJ
Application note
  • Pout 范围
    0 W 至 4000 W
  • 主板类型
    Evaluation Board
  • 产品名称
    EVAL-2EDL23N06PJ
  • 供电电压 范围
    12 V 至 17.5 V
  • 子应用程序
    Power Management, Server, Solar Inverter, Consumer
  • 安装
    Surface Mount (SMD)
  • 应用
    Consumer, Server, Solar Inverter
  • 拓扑结构
    Half Bridge
  • 接口
    Others
  • 目标应用程序
    Power Supplies
  • 系列
    Gate Driver, MOSFET
  • 认证标准
    Industrial
  • 输入类型
    DC
  • 输出电压 范围
    50 V 至 400 V
  • 输出电流 范围
    0 A 至 10 A
  • 频率 范围
    0 kHz 至 200 kHz
推荐的
OPN
EVAL2EDL23N06PJTOBO1
产品状态 active and preferred
英飞凌封装名称 N/A
封装名 N/A
封装尺寸 1
封装类型 CONTAINER
湿度 NA
防潮封装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No

产品状态
Active
英飞凌封装名称 N/A
封装名 -
封装尺寸 1
封装类型 CONTAINER
湿度 NA
防潮封装 NON DRY
无铅
无卤素
符合 RoHS 标准

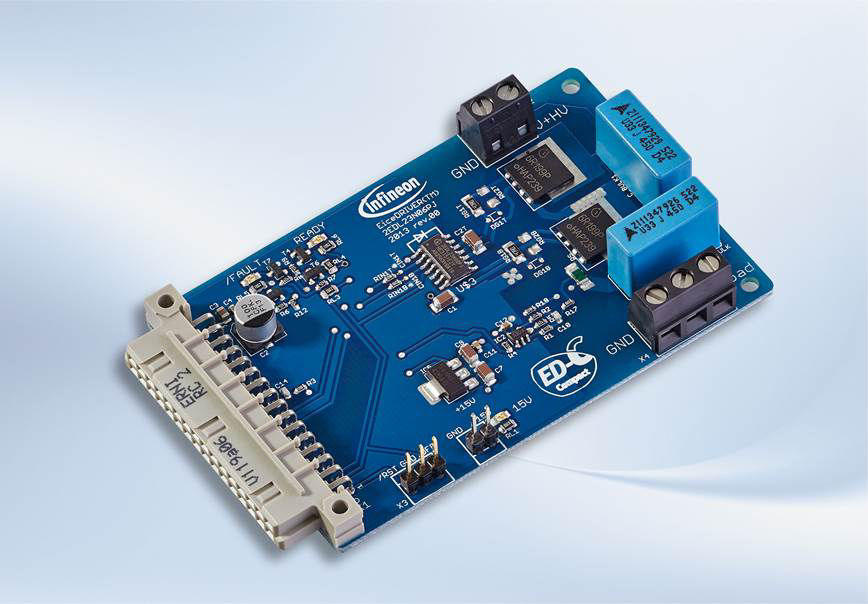

该栅极驱动器评估板旨在展示采用 LS-SOI 技术的 2EDL23N06PJ 600V 半桥栅极驱动器 IC 的功能和主要特性，以控制 IPL60R199CP CoolMOS ™ CP 等 MOS 晶体管。

特性

  • 过流比较器
  • 使能功能，故障指示器
  • 独立控制电路
  • 欠压电源检测
  • 所有输入均由二极管钳位
  • 离线栅极钳位功能
  • 不对称。underv.锁定阈值
  • 桥接输出不敏感*
  • *对负瞬态电压。< -50V
  • 超快速自举二极管

应用
