EVAL_2EDL803X_F5B

EiceDRIVER ™ 2EDL803x-F5B 评估板
用户手册
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_2EDL803X_F5B
EVAL_2EDL803X_F5B
每件.
用户手册

商品详情

  • Pout max
    100 W
  • Board Type
    Evaluation Board
  • Supply Voltage max
    75 V
  • Sub Application
    Power Supplies
  • Dimensions
    140 mm x 72 mm
  • Topology
    Buck
  • Interfaces
    Conector
  • Target Application
    Server, AI, GPU, DC-DC converter
  • Family
    Gate Driver
  • Qualification
    Industrial
  • Input Type
    DC
  • Configuration
    BSC040N10NS5, 2EDL8034-F5B
  • Frequency max
    200 kHz
受到推崇的
OPN
EVAL2EDL803XF5BTOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

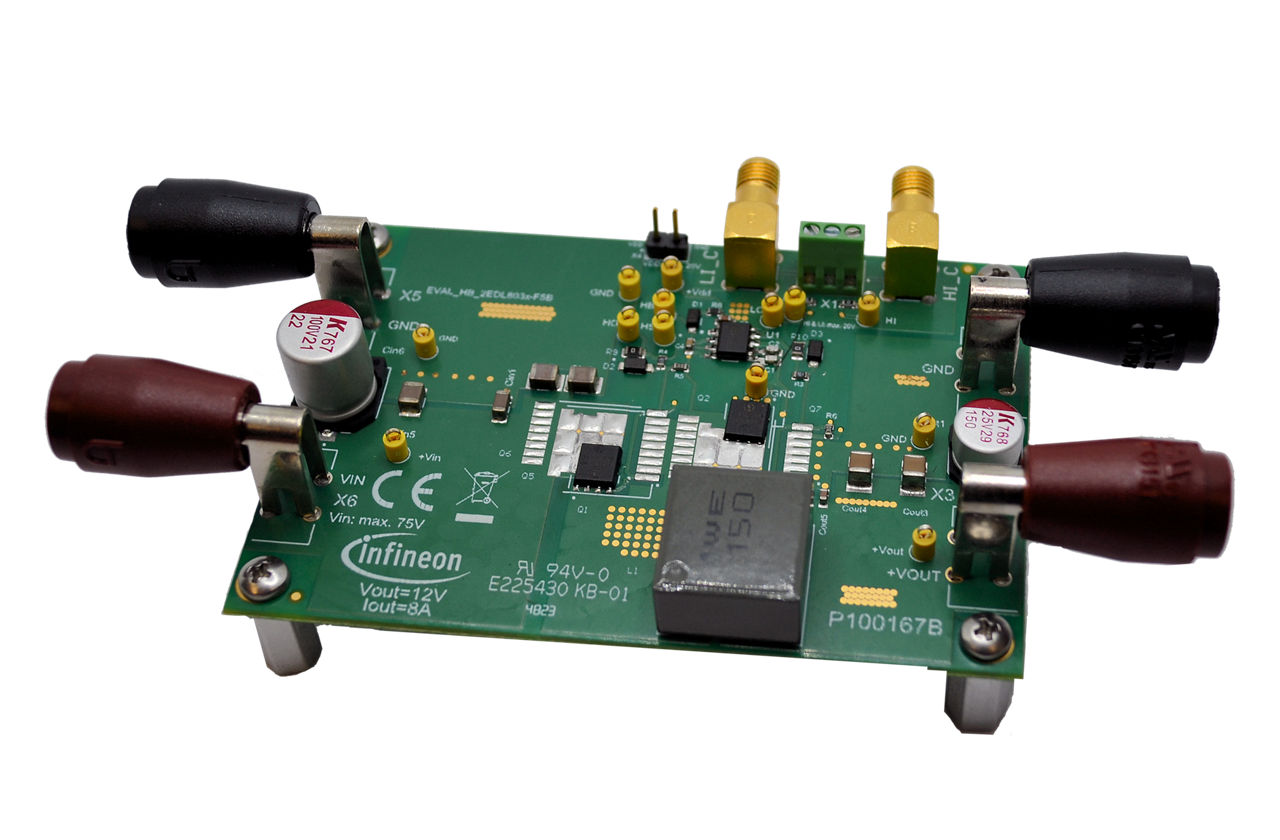

该板采用EiceDRIVER ™ 2EDL803x-F5B，这是一款结隔离的高端和低端感应驱动器IC。开环降压拓扑展示了IC的半桥定义驱动能力，可灵活地与用户的负载驱动波形，以及评估英飞凌产品组合中各种尺寸的MOSFET的选项，从而有助于短路设计和验证时间。

特性

  • 2EDL8033-F5B 和 2EDL8034-F5B 评估
  • 独立 LI 和 HI 低频驱动器
  • 36 V 至 75 V 的宽输入电压范围
  • 基本降压拓扑结构的评估

产品优势

  • SMA连接器，连接方便
  • 多种Mosfet封装选择。
  • 简单访问每个引脚的驱动器
  • 大型降压电感

组件列表：

  • 2EDL8034-F5B
  • BSC040N10NS5

Bill of Material
