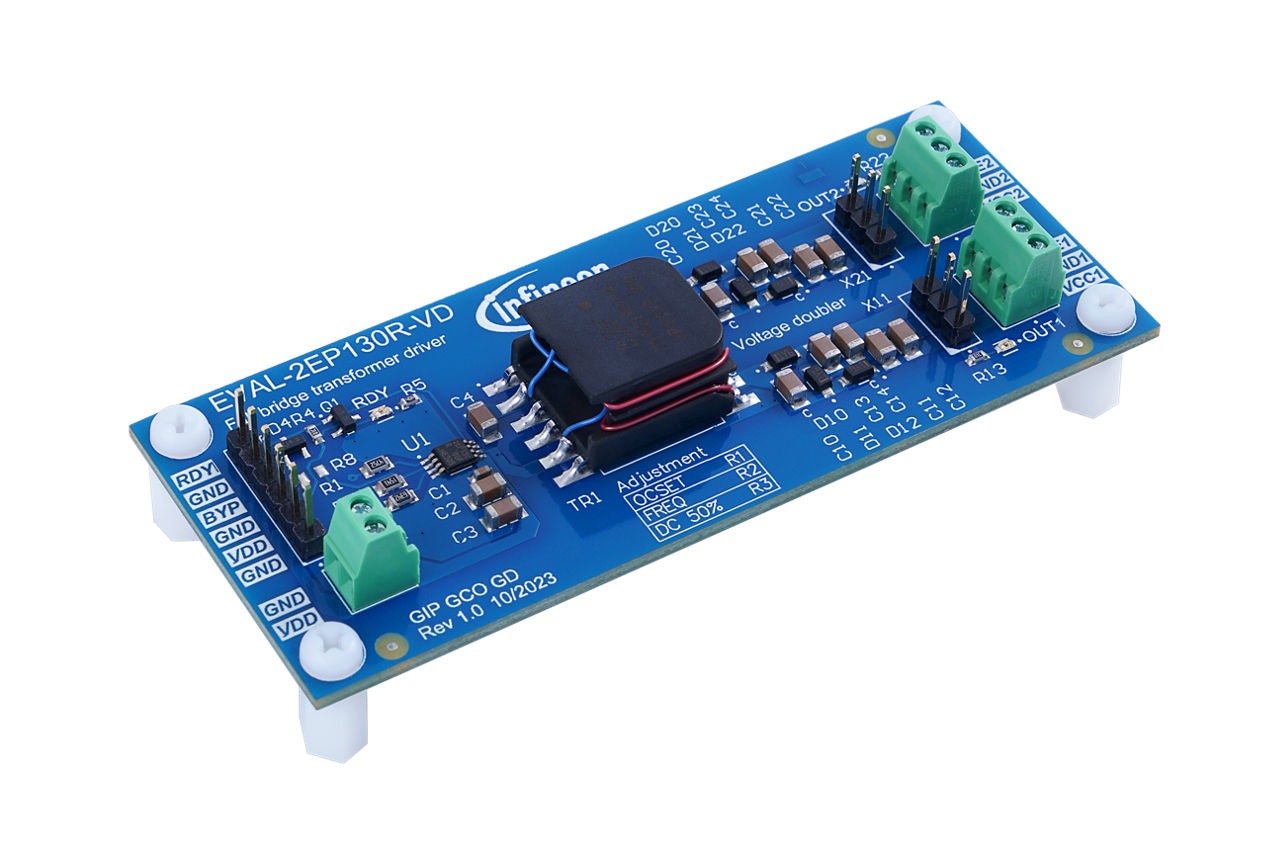

EVAL-2EP130R-VD

2EP1xxR评估板 - 5 V、20 W全桥变压器IC，用于隔离感应驱动器电源 - 搭载用于IGBT的双输出电压倍增器
用户手册
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-2EP130R-VD
EVAL-2EP130R-VD
每件.
用户手册

商品详情

  • Pout max
    5 W
  • Board Type
    Evaluation Board
  • Supply Voltage
    5 V to 20 V
  • Topology
    Half Bridge
  • Target Application
    Solar Energy Systems, EV Charger, Industrial Drives
  • Family
    Transformer Driver ICs
  • Qualification
    Industrial
  • Input Type
    DC
  • Output Voltage
    -35 V to 35 V
受到推崇的
OPN
EVAL2EP130RVDTOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
该评估板包括双输出实时校正和可的输出电压。所有2EP1xx产品变体均引脚定制兼容，并可在客户特定设计中与匹配的配置设置一起使用。已预先在EVAL-2EP130R-VD上完成，以进行完整的功能评估。评估板为应用提供了所有需要的电源、负载和信号连接。

特性

  • 倍压器拓扑
  • 5 V 至 20 V 的宽输入电源范围
  • 输出功率高达5W
  • 双隔离输出电源轨
  • 可调输出电压比
  • 工作频率范围宽：50 至 695 kHz
  • 可调过流阈值
  • 电源输出短路保护
  • 过温保护
  • RDY 状态输出用于正常运行

产品优势

  • 轻松评估 2EP130R
  • 为2个电感驱动器IC提供隔离电源

Bill of Material
