在产
符合RoHS标准

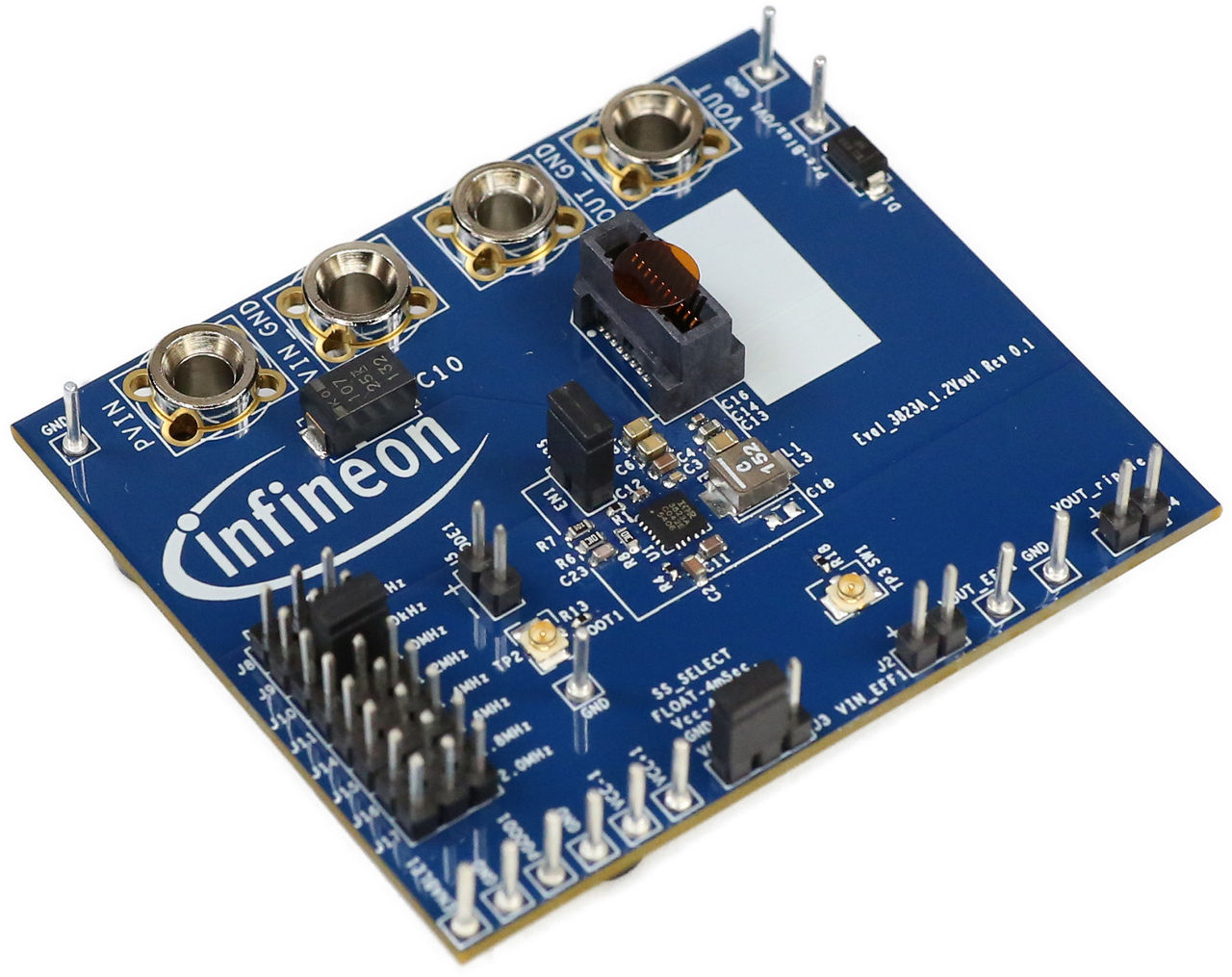

EVAL_3823A_1.2VOUT

IR3823A评估板配置为1.2输出电压
用户手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_3823A_1.2VOUT
EVAL_3823A_1.2VOUT
用户手册

商品详情

  • Pout
    3.6 W
  • Vout
    DC
  • 拓扑结构
    Buck
  • 目标应用程序
    Telecom
  • 系列
    OptiMOS™ IPOL
  • 输入信号电压
    12 V
  • 输入类型
    DC
  • 输出电压
    1.2 V
  • 输出电流
    1.5 A
  • 频率
    1000 kHz
推荐的
OPN
EVAL3823A12VOUTTOBO1
产品状态 active
英飞凌封装名称 --
封装名 N/A
包装尺寸 N/A
包装类型 CONTAINER
湿度 N/A
防潮包装 N/A
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 0
包装类型 CONTAINER
湿度 -
防潮包装
无铅
无卤素
符合 RoHS 标准
EVAL_3823A_1.2VOUT 演示了 IR3823A 的典型应用设计，它是一款完全集成的 3 A DC-DC 降压调节器，采用无补偿快速恒定导通时间 (COT) 控制。该板可实现完整配置并展示 IR3823A 的主要优点，即易于使用的快速 COT PWM 引擎、高效率、精确的输出电压调节、完美的瞬态响应、低 BOM 等。

特性

  • Vin= +12 V，Vout= +1.2 V，0 至 3A
  • Fsw= 1000 kHz
  • L = 1.5uH (4.0x4.0x2.1mm，DCR= 14.4mΩ）
  • Cin= 4x22 µF + 1x4.7 µF + 1x0.1 µF
  • Cout= 1x47 µF + 1x4.7 µF + 1x0.1 µF

产品优势

  • 快速评估主要特性
  • 1.2 Vout下的性能测试

应用
