EVAL_3846A_1.2VOUT
在产
符合RoHS标准

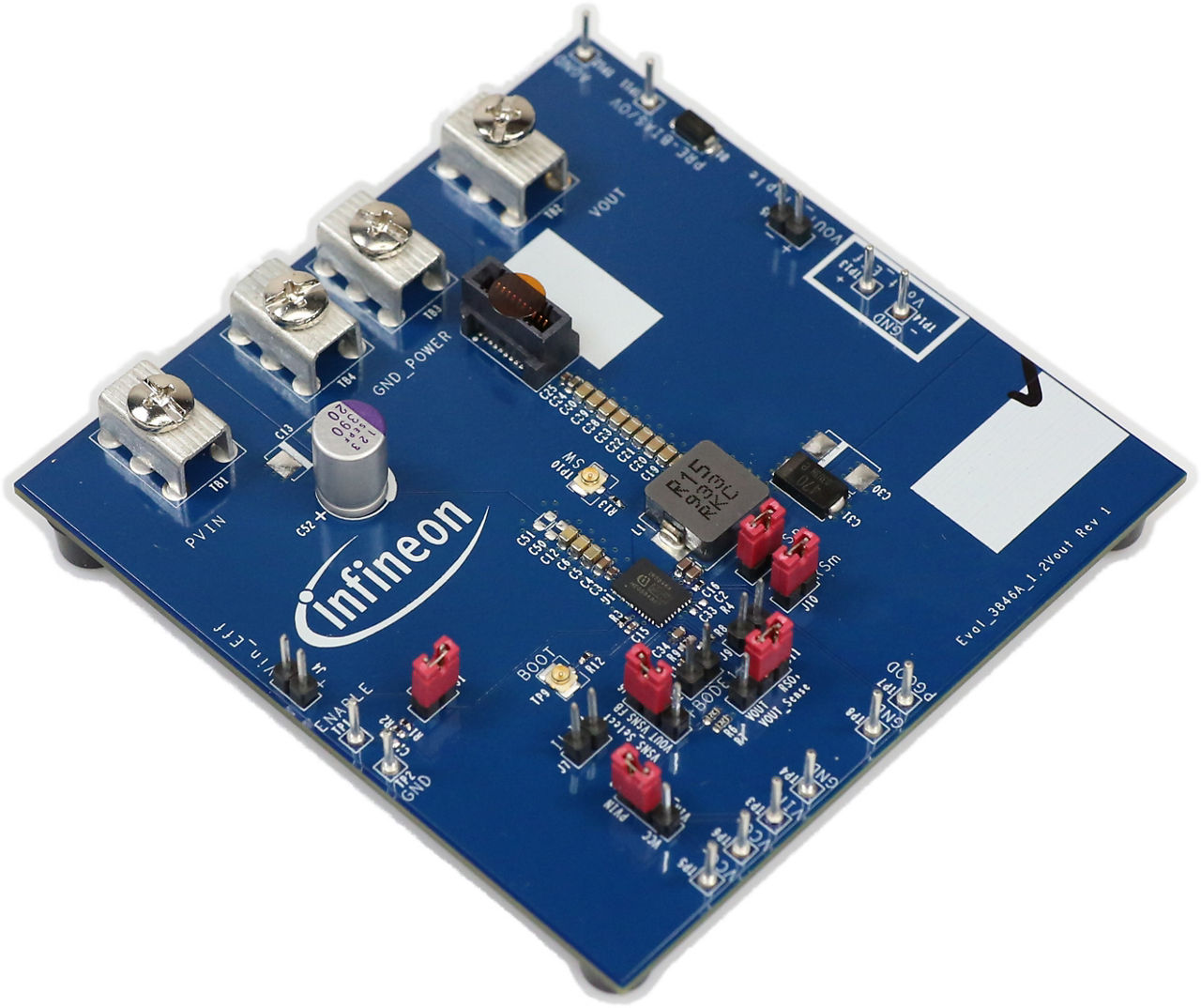

EVAL_3846A_1.2VOUT

IR3846A评估板配置为1.2输出电压
用户手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_3846A_1.2VOUT
EVAL_3846A_1.2VOUT
用户手册
  • 最高 Pout
    48 W
  • 拓扑结构
    Buck
  • 目标应用程序
    Telecom
  • 系列
    OptiMOS™ IPOL
  • 输入信号电压 范围
    4.5 V 至 17 V
  • 输入信号电压
    12 V
  • 输入类型
    DC
  • 输出电压 范围
    1.194 V 至 1.206 V
  • 输出电压
    1.2 V
  • 输出电流 范围
    0 A 至 40 A
  • 输出电流
    20 A
  • 频率
    600 kHz
推荐的
OPN
EVAL3846A12VOUTTOBO1
产品状态 active
英飞凌封装名称 --
封装名 N/A
封装尺寸 N/A
封装类型 CONTAINER
湿度 N/A
防潮封装 N/A
无铅 No
无卤素 No
符合RoHS标准 Yes

产品状态
Active
英飞凌封装名称 --
封装名 -
封装尺寸 0
封装类型 CONTAINER
湿度 -
防潮封装
无铅
无卤素
符合 RoHS 标准
EVAL_3846A_1.2VOUT 展示了 IR3846A OptiMOS ™ IPOL 的典型应用设计，它是一款完全集成的 40 A DC-DC 降压调节器，具有专利的快速恒定导通时间 (COT) 控制方案。该板可实现完整配置并展示 IR3846A 的主要优点，即易于使用的快速 COT PWM发动机、高效率、精确的输出电压调节、卓越的瞬态响应、低BOM等。

特性

  • 宽输入电压范围：2-17 V
  • 精密基准 (0.6 V +/
  • 0.5%)
  • 无补偿增强型 COT 引擎
  • 适用于 EMI 敏感应用的单 FSW

产品优势

  • 精确的输出电压调节
  • 卓越的瞬态响应
  • 降低BOM

应用
