EVAL_500W_5G_PSU
现货，推荐

EVAL_500W_5G_PSU

采用DDPAK封装的600V CoolMOS ™ G7和CFD7为5G小型基站提供500W电源
应用笔记

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_500W_5G_PSU
EVAL_500W_5G_PSU
应用笔记
  • Pout
    500 W
  • 产品名称
    EVAL_500W_5G_PSU
  • 供电电压 范围
    85 V 至 305 V
  • 供电电压
    230 V
  • 拓扑结构
    Boost, Isolated, LLC, PFC
  • 目标应用程序
    SMPS, Telecom
  • 系列
    CoolMOS™ MOSFET
  • 输入类型
    AC
  • 输出电压
    12 V
  • 输出电流
    42 A
推荐的
OPN
EVAL500W5GPSUTOBO1
产品状态 active and preferred
英飞凌封装名称 N/A
封装名 N/A
封装尺寸 1
封装类型 CONTAINER
湿度 NA
防潮封装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No

产品状态
Active
英飞凌封装名称 N/A
封装名 -
封装尺寸 1
封装类型 CONTAINER
湿度 NA
防潮封装 NON DRY
无铅
无卤素
符合 RoHS 标准

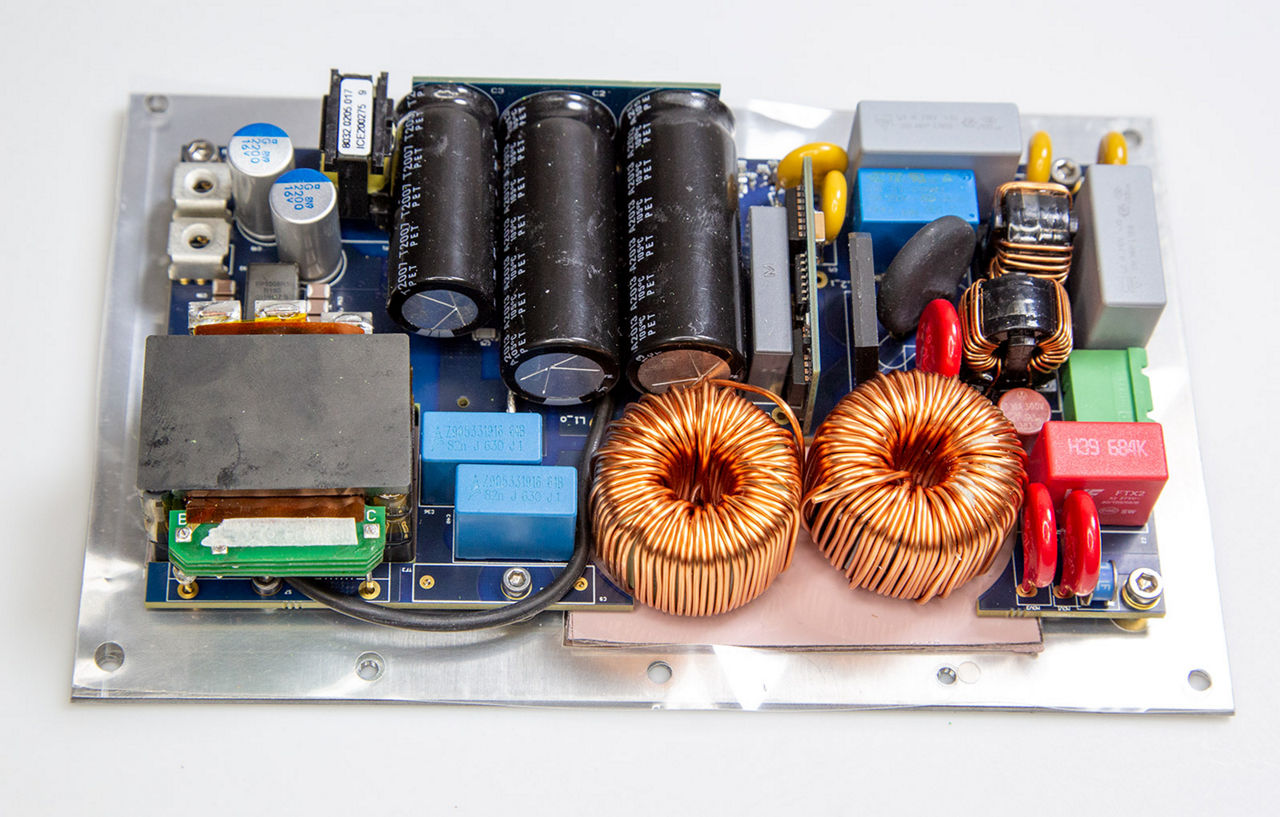

EVAL_500W_5G_PSU展示了一种将交流电(85-305 VAC)转换为直流电(12 VDC)的电源，额定输出功率为500 W，专为5G电信小型基站设计。该PSU高度27毫米，可确保高效率（230 VAC时效率为96.5%），并采用DDPAK封装中的600V CoolMOS ™超结MOSFET实现无冷却风扇。

特性

  • 采用顶部冷却600 V CoolMOS ™超结MOSFET
  • 采用ICE3PCS01G、ICE1HS01G和IR11688S进行全模拟控制
  • 无风扇冷却设计

产品优势

  • 薄型电源（最大高度。27毫米）
  • 高压输入时效率为96%
  • 25 W/in³尺寸的模块设计
  • 包含电涌保护
  • 宽输入电压范围

应用
