EVAL_800W_ZVS_FB_CFD7

适用于服务器和工业SMPS系统的英飞凌800W DC-DC ZVS全桥解决方案
应用指南

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_800W_ZVS_FB_CFD7
EVAL_800W_ZVS_FB_CFD7
应用指南

商品详情

  • Pout
    0 W to 800 W
  • Board Type
    Evaluation Board
  • Product Name
    EVAL_800W_ZVS_FB_CFD7
  • Product Category
    Evaluation Boards
  • Supply Voltage
    350 V to 410 V
  • Sub Application
    Industrial, Industrial Battery Chargers, Server
  • Mounting
    PCB
  • Dimensions
    150 x 70 x 40mm
  • Topology
    ZVS
  • Target Application
    Power Supplies
  • Family
    MOSFET, Power Controller (PWM, PFC), Microcontroller, Gate Driver
  • Qualification
    Industrial
  • Language
    SPICE
  • Input Type
    DC
  • Output Voltage
    12 V
  • Output Current
    0 A to 67 A
  • Frequency
    100 kHz to 100 kHz
受到推崇的
OPN
EVAL800WZVSFBCFD7TOBO1
产品状态 active
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准

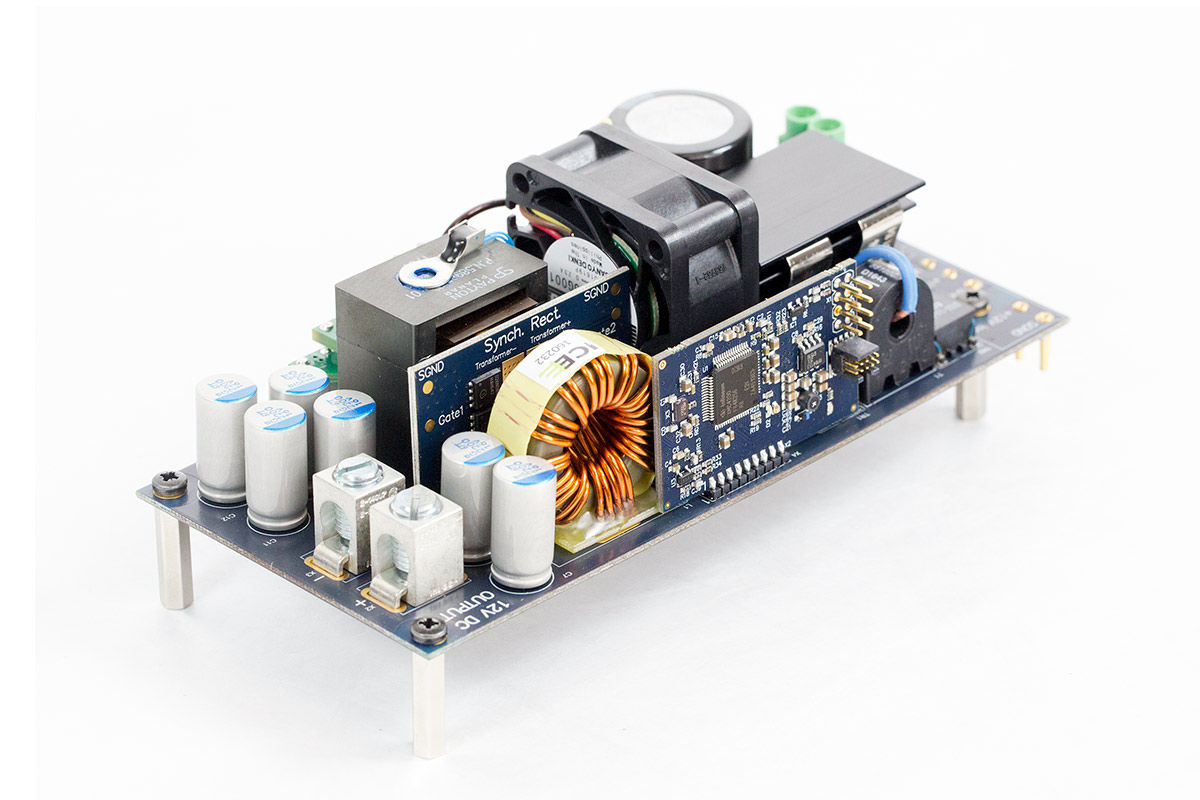

EVAL_800W_ZVS_FB_CFD7展示了适用于服务器或工业SMPS高压DC-DC级高性能的解决方案、完整的英飞凌解决方案，增强效率和可靠性。它包含600V CoolMOS ™ CFD7 SJ MOSFET、OptiMOS ™ 5 80V同步校正MOSFET、EiceDRIVER ™ 2EDN、XMC ™微控制器和CoolSET ™转向反激控制器。

特性

  • 输入电压：350-410VDC
  • 输出电压：12V±4%
  • 最大。输出电流/功率：67A/800W
  • 开关频率：100KHz

产品优势

  • BiC ZVS PSFB拓扑效率
  • MOSFET器件的最佳使用
  • 高功率密度
  • 轻松设计定制
  • 图形用户界面（GUI）

应用
