EVAL_AUDIO_MA12070

停产

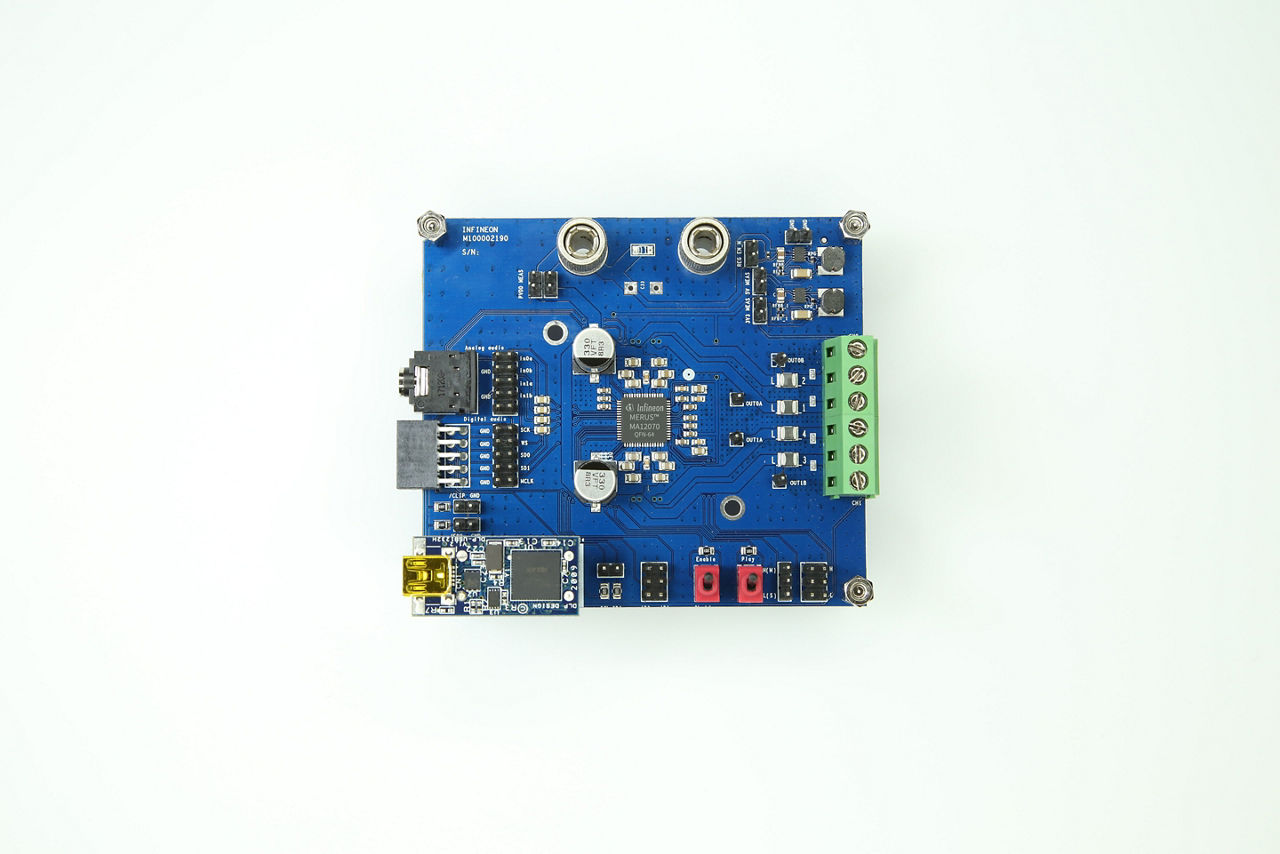

评估板 - 采用高功率效率模拟输入多级 MERUS ™ D 类放大器 IC MA12070 的音频板
应用指南
软件

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_AUDIO_MA12070
EVAL_AUDIO_MA12070
应用指南

商品详情

  • Pout max
    80 W
  • Board Type
    Evaluation Board
  • Product Name
    EVAL_AUDIO_MA12070
  • Supply Voltage
    5 V to 18 V
  • Sub Application
    Audio
  • Topology
    Multilevel
  • Target Application
    Consumer
  • Family
    MERUS™
  • Qualification
    Consumer
  • Input Type
    Analog
  • Output Current max
    8 A
OPN
EVALAUDIOMA12070TOBO1
产品状态 discontinued
英飞凌封装名称 -
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 discontinued
英飞凌封装名称 -
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
它的音频评估套件可以评估MERUS ™模拟输入多级D类放大器IC 2x80 W（MA12070），适用于高性能无滤波器和无音频应用。提供可配置的音频通道、模拟输入格式、推荐的电源电压范围、低噪声输出水平、高动态范围和低空闲功耗。

特性

  • 模拟输入多级切换
  • 单电源放大器板
  • USB编程接口板
  • 用于模拟扬声器阻抗的线圈
  • 基于Windows的GUI

产品优势

  • 2xBTL 或 4xSE 或 1xBTL+2xSE
  • 音频输入格式：模拟
  • PVDD 范围：最大 18 V 至 26 V
  • 噪声输出电平：<60 µVrms (AW)
  • 动态范围：>109 dB
  • 26 VPVDD时的空闲功率：<350毫瓦
