EVAL-FFXX00UXTR23T2M
新品
在产
符合RoHS标准

EVAL-FFXX00UXTR23T2M

新品
CoolSiC™ XHP™ 2 栅极驱动器评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-FFXX00UXTR23T2M
EVAL-FFXX00UXTR23T2M
  • Pout
    8 W
  • 主板类型
    Evaluation Board
  • 产品名称
    EVAL-FFXX00UXTR23T2MTOBO1
  • 供电电压
    15 V
  • 安装
    THT, Surface Mount (SMD)
  • 尺寸
    210x144
  • 应用
    Battery energy storage, Hydrogen electrolysis, Medium voltage drives, Traction, Wind
  • 拓扑结构
    Parallelization, Half Bridge
  • 接口
    LWL
  • 目标应用程序
    Traction
  • 系列
    CoolSiC™ MOSFET
  • 认证标准
    Industrial
  • 输入类型
    DC
  • 最高 输出电压
    18 V, 16 V, 15 V
  • 最低 输出电压
    -8 V, -5 V, -3 V
  • 频率
    10 kHz
推荐的
OPN
EVALFFXX00UXTR23T2MTOBO1
产品状态 active
英飞凌封装名称 --
封装名 N/A
封装尺寸 1
封装类型 BLISTER TRAY
湿度 N/A
防潮封装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes

产品状态
Active
英飞凌封装名称 --
封装名 -
封装尺寸 1
封装类型 BLISTER TRAY
湿度 -
防潮封装 NON DRY
无铅
无卤素
符合 RoHS 标准
CoolSiC™ XHP™ 2 栅极驱动器评估板设计用于驱动英飞凌的XHP™ 2 功率模块，额定电压高达 2300 V。评估板实现了并联和单个器件操作的快速原型设计，由栅极驱动器板和模块适配器组成。

特性

  • 并联最多三个功率模块
  • 适用于XHP™ 2 功率模块的PCB
  • 用于输入和输出的光学接口
  • 内部栅极电压源
  • 带升压级的适配器板
  • DESAT 检测

产品优势

  • 启用并联操作（最多 3 个）
  • 可选可调电压
  • 快速原型制作
  • 包含驱动器和适配器的完整套件
  • 2.2kV 和 3.3kV 两种组合

Bill of Material

文档

设计资源

图表

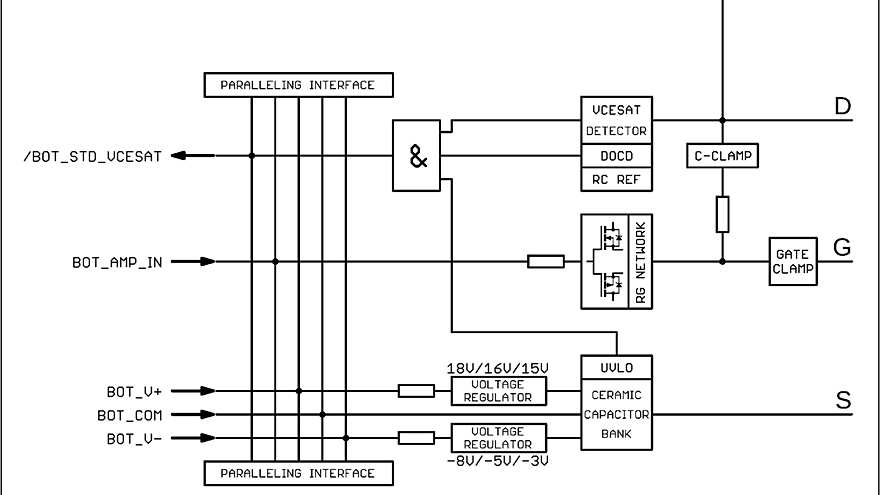

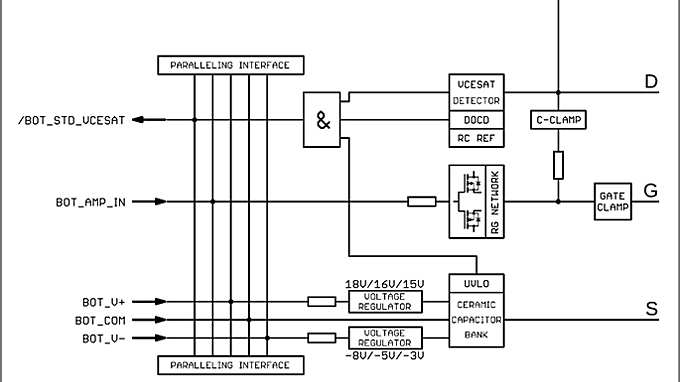

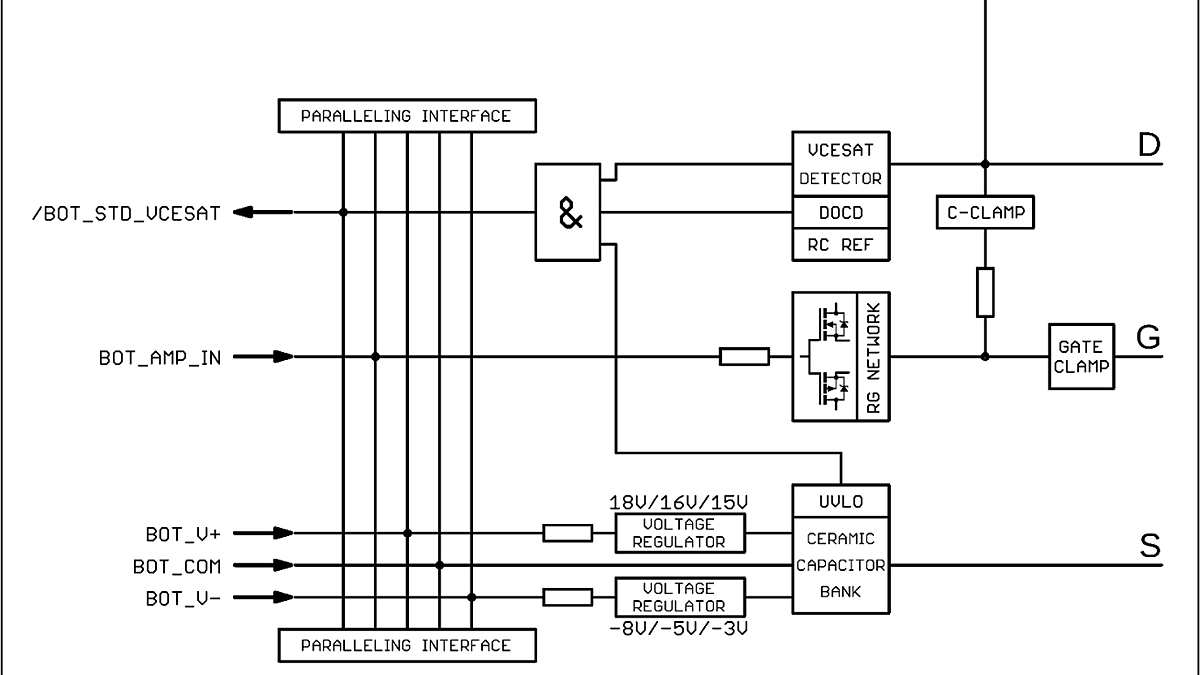

CoolSiC™ XHP™ 2 gate-driver diagrams 2
CoolSiC™ XHP™ 2 gate-driver diagrams 2
CoolSiC™ XHP™ 2 gate-driver diagrams 2 CoolSiC™ XHP™ 2 gate-driver diagrams 2 CoolSiC™ XHP™ 2 gate-driver diagrams 2

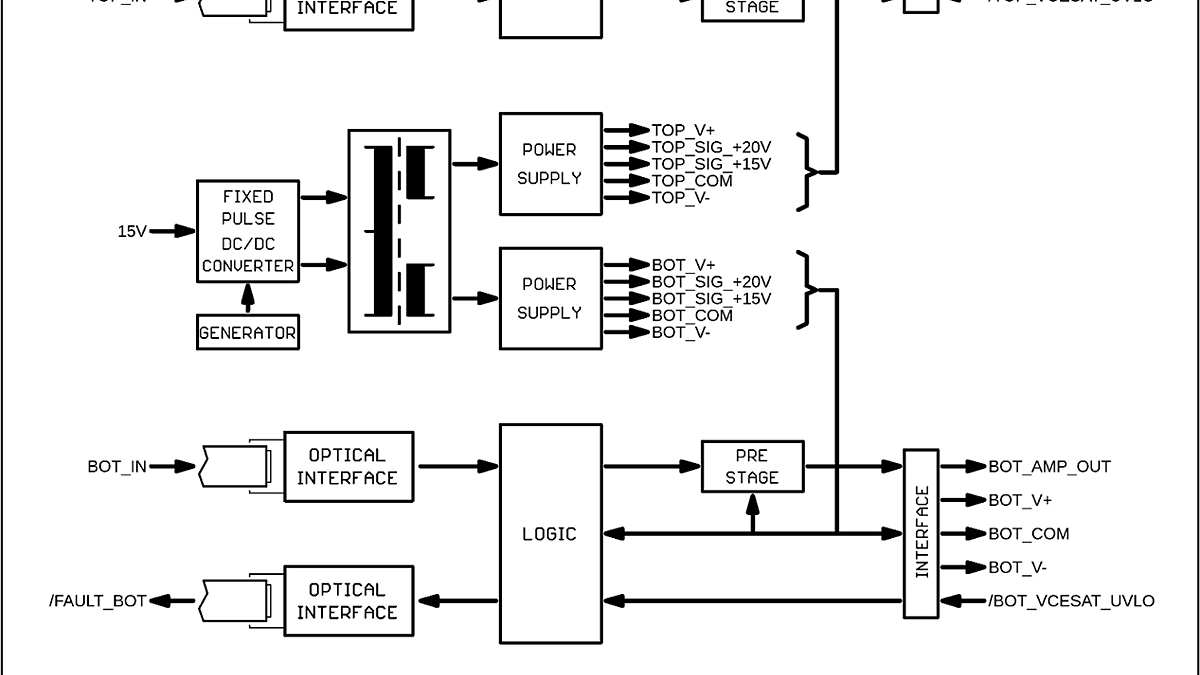

CoolSiC™ XHP™ 2 gate-driver diagrams CoolSiC™ XHP™ 2 gate-driver diagrams CoolSiC™ XHP™ 2 gate-driver diagrams
×
