不建议用于新设计
符合RoHS标准

EVAL-M7-LVMOS-INV

iMOTION ™ MADK OptiMOS ™ 5 60 V MOSFET 评估板
用户手册
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

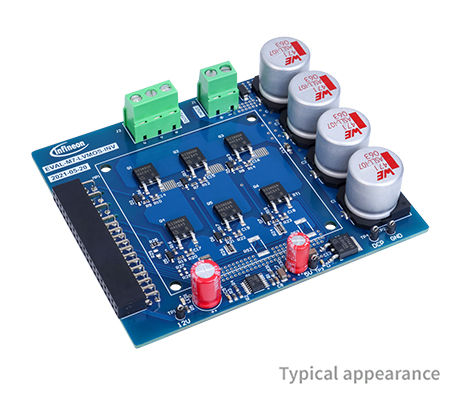

EVAL-M7-LVMOS-INV
EVAL-M7-LVMOS-INV
每件.
用户手册

商品详情

  • 主板类型
    Evaluation Board
  • 产品名称
    EVAL-M7-LVMOS-INV
  • 子应用程序
    Drives, Fans
  • 尺寸
    93x80x22
  • 拓扑结构
    3 phase motor drive, non-Isolated, 3-Phase control
  • 接口
    MADK-M7
  • 最大电机功率 max
    300 W
  • 目标应用程序
    Home Appliances
  • 系列
    OptiMOS™ 5, iMOTION™ Motor Control ICs
  • 输入类型
    DC
  • 输出电流 max
    12 A
OPN
EVALM7LVMOSINVTOBO1
产品状态 not for new design
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态 not for new design
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EVAL-M7-LVMOS-INV 是 iMOTION ™高效应用设计套件 (MADK) 平台支架的部分，与搭载 M7 连接器的 iMOTION ™ MADK 控制板配合使用时可生成一系列屋顶器实现选项。使用 OptiMOS ™ MOSFET，可以通过 EVAL-M7-D111T 快速地对变频电机控制系统（例如风扇、泵和放大器）进行原型设计。不到一小时即可电机运行！

特性

  • 用于驱动驱动电机的电源板
  • 60V/3.3 mΩ OptiMOS ™ IPD033N06N
  • 单路或支路分流电流反馈
  • 60V DC输入
  • 高达300W的输出功率
  • 用于连接中断的测试钩
  • MADK M7 32针接口

产品优势

  • 适用于任何 < 300 W 的电机
  • 经济高效的逆变器设计
  • 加固的设计
  • 极佳的轻载效率

Bill of Material

文档

文档

设计资源

图表

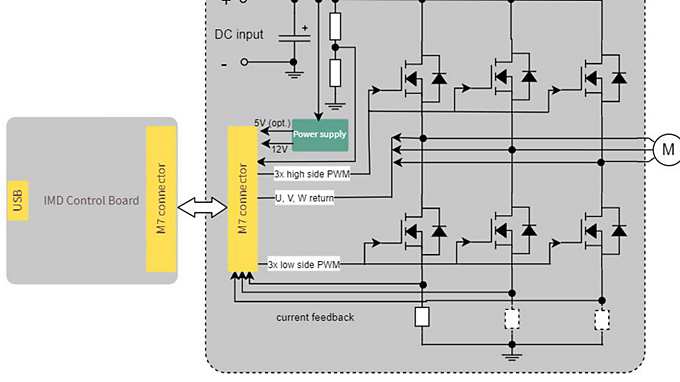

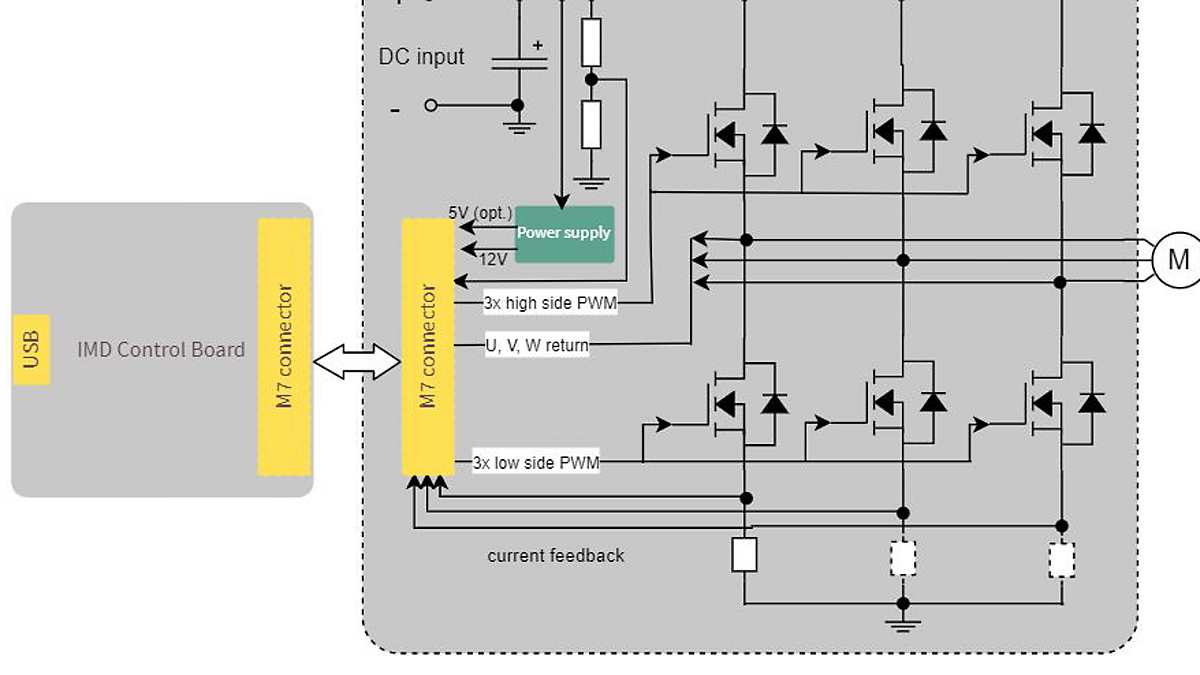

Blockdiagram-EVAL-M7-LVMOS-INV
Blockdiagram-EVAL-M7-LVMOS-INV
Blockdiagram-EVAL-M7-LVMOS-INV Blockdiagram-EVAL-M7-LVMOS-INV Blockdiagram-EVAL-M7-LVMOS-INV
×
