EVAL_PMG1_B1_DRP

EZ-PD ™ PMG1-B1是单芯片USB-C PD控制器+降压升压控制器+电池充电器+MCU+单个电池监控和保护。
用户手册
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_PMG1_B1_DRP
EVAL_PMG1_B1_DRP
每件.
用户手册

商品详情

  • Pout
    0.5 W to 100 W
  • Board Type
    Evaluation Board
  • Supply Voltage
    3.3 V to 24 V
  • Sub Application
    Consumer
  • Topology
    USB
  • Target Application
    Battery powered Applications like Cordless power tools, Vacuum cleaners, Drones, Smart speakers
  • Family
    USB PD Controller
  • Qualification
    Consumer
  • Input Type
    DC
  • Output Voltage
    3.3 V to 21.5 V
  • Output Current
    0.5 A to 5 A
  • Configuration
    Single Phase
受到推崇的
OPN
EVALPMG1B1DRPTOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 N/A
包装类型 TRAY
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 0
包装类型 TRAY
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

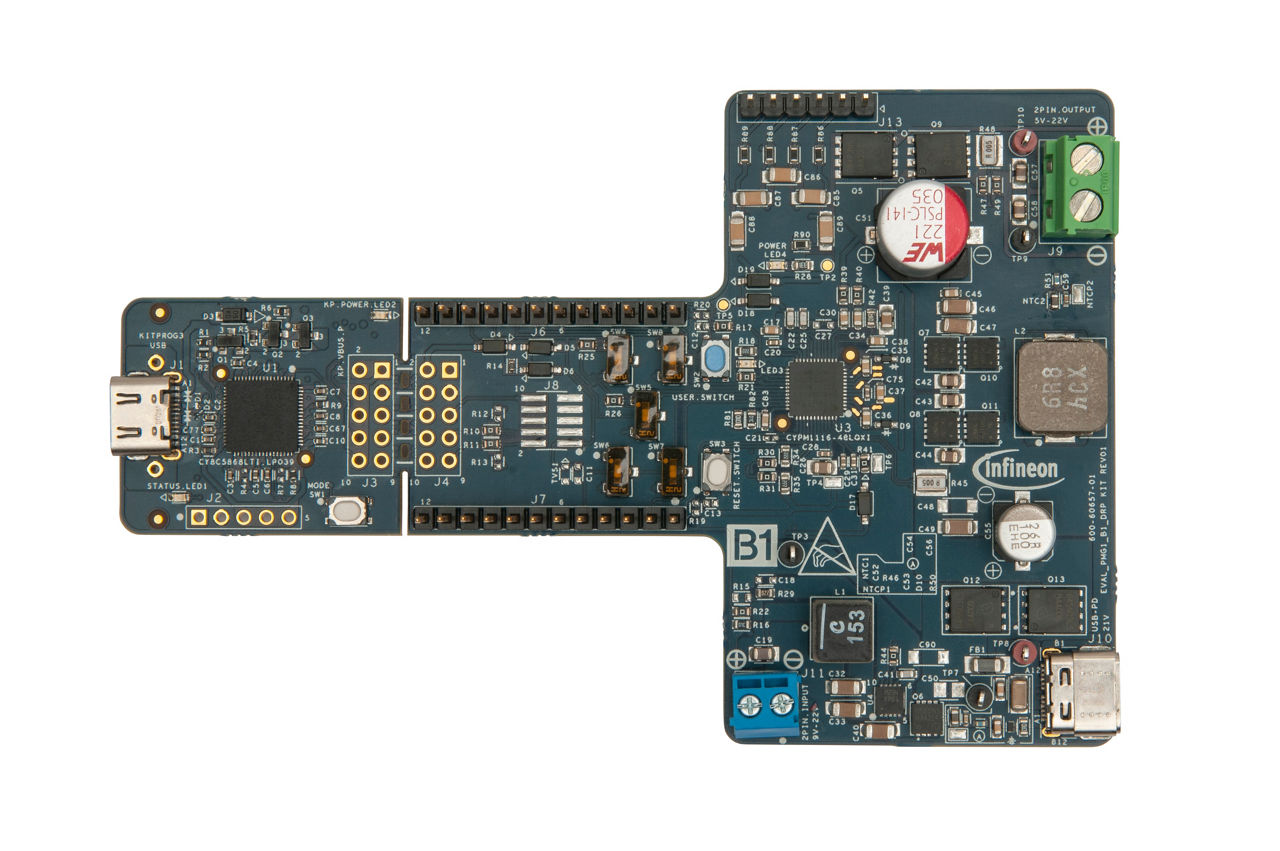

EVAL_PMG1_B1_DRP 是用于 EZ-PD ™ PMG1-B1 USB 电源管道 (PD) 微控制器 (MCU) 的评估套件，带有集成降压-升压电池充电器。EZ-PD ™ PMG1-B1 适用于由 USB-C PD 供电的电池供电应用。 该套件用于吸收高达 100 W 的功率并输出高达 27 W 的功率。该套件用于为 2 节至 5 节电池充电，电池充电算法作为 EZ-PD ™ PMG1-B1 SDK 的部分实现。

特性

  • 支持高达100W的USB-C PD 3.1规范
  • MCU、附加、DCDC升降压转换器
  • 电池充电控制器
  • 高压保护电路
  • 批量，符合多种标准
  • 可定制，符合多种标准
  • 高度可配置的增值功能
  • 支持2S-5S电池
  • 支持多种应用的SDK
  • USB-C PD接收器、USB-C PD DRP
  • 电池充电

产品优势

  • 完全高效且灵活的MCU
  • 允许轻松进行应用程序开发
  • ModusToolbox ™和PMG1套件上的SDK
  • 用于互操作性的大型USB-C PD堆栈
  • 集成硬件保护
  • 可定制的电池充电算法
  • 支持CC / CV模式充电
  • 支持2S-5S电池

应用
