EVAL-PS-IRS200X

适用于 200 V 半桥/高侧和低侧电平移位栅极驱动器 IRS2005S/IRS2007S/IRS2008S 的步进电机评估板
用户手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-PS-IRS200X
EVAL-PS-IRS200X
用户手册

商品详情

  • 主板类型
    Evaluation Board
  • 产品名称
    EVAL-PS-IRS200X
  • 供电电压 max
    20 V
  • 子应用程序
    Motorcycles, Drones, Power Tools, Stepper Motor, E-Bikes & Small E-Vehicles, Wireless Charging, BLDC motor drives
  • 尺寸
    86x79
  • 应用
    Stepper Motor, Power Tools, Drones, Motorcycles, E-Bikes & Small E-Vehicles, Wireless Charging, BLDC motor drives, Motor Control & Drives
  • 拓扑结构
    Four Phase
  • 目标应用程序
    Consumer, Industrial, Motor Control & Drives, Commercial
  • 系列
    MOSFET, Gate Driver
  • 认证标准
    Industrial
  • 输入类型
    DC
  • 频率
    20 kHz
推荐的
OPN
EVALPSIRS200XTOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准

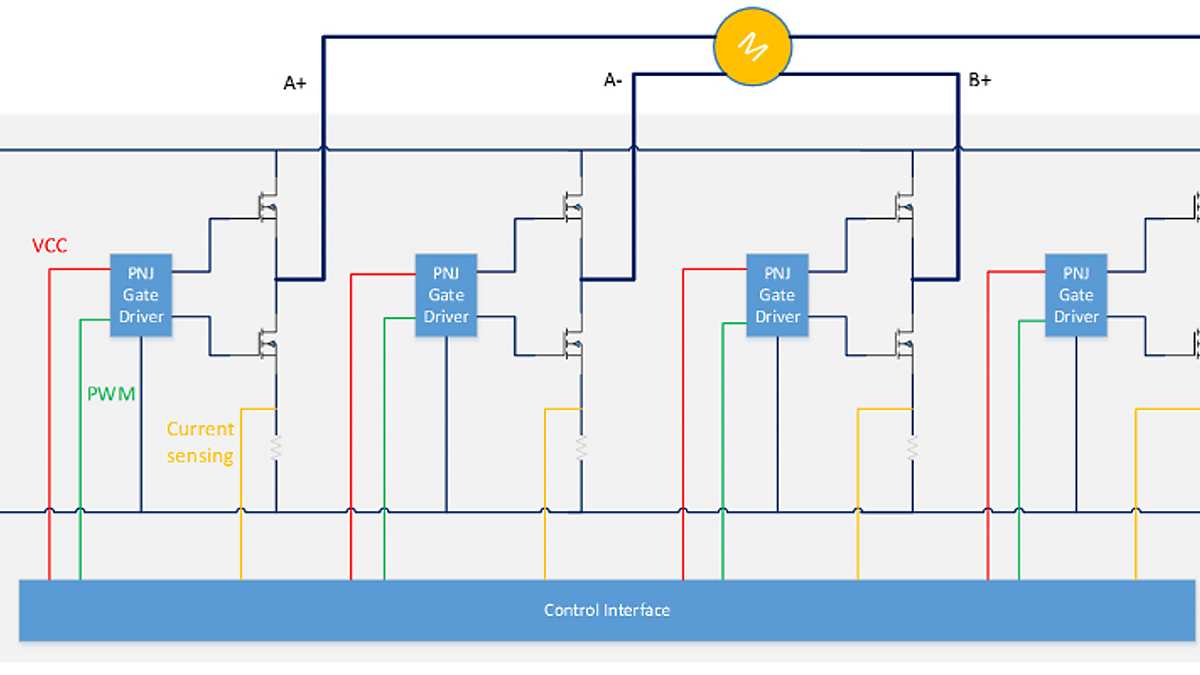

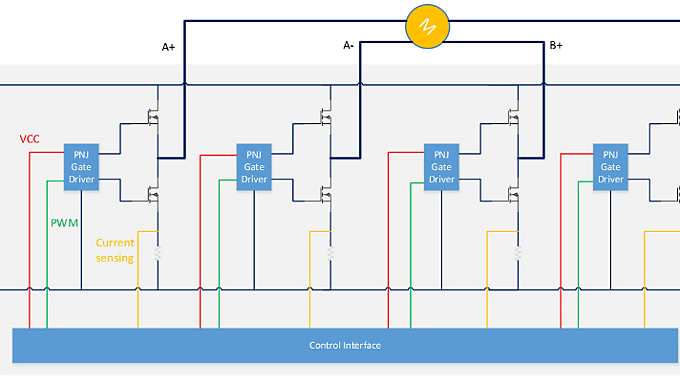

EVAL-PS-IRS200x 板专为步进电机而设计，集成了栅极驱动器、MOSFET 和接口。具有 200V IRS2005S、IRS2007S 和 IRS2008S 栅极驱动器。其四相支路分流拓扑结构适用于大多数具有 24~72VDC 输入的步进电机，使用 IPP180N10N3 G MOSFET。每个相腿电流由腿分流器感测，从而能够通过外部控制器控制电机。可通过英飞凌的分销网络购买。

特性

  • 四相逆变器
  • 独立支路分流器
  • 双尺寸 PCB 电源
  • 带保险丝保护的直流电压输入
  • 200 V 电平移位栅极驱动器
  • 100 V 额定 MOSFET：
  • 极低导通电阻（18 mΩ）
  • 步进电机可以运行*
  • * 需要外部控制板
  • 外部。进口辅助设备。电源
  • 已安装散热器

应用

Bill of Material
