EVALPFC3-ICE3PCS01

应用指南

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVALPFC3-ICE3PCS01
EVALPFC3-ICE3PCS01
应用指南

商品详情

  • Pout min
    300 W
  • Board Type
    Evaluation Board
  • Product Name
    EVALPFC3-ICE3PCS01
  • Supply Voltage
    85 V to 265 V
  • Sub Application
    Power Management
  • Mounting
    Surface Mount (SMD)
  • Topology
    Boost
  • Target Application
    Power Supplies
  • Family
    MOSFET, Power Controller (PWM, PFC)
  • Qualification
    Consumer
  • Input Type
    AC, DC
  • Output Voltage min
    400 V
  • Output Current
    0.75 A to 0.75 A
  • Frequency
    21 Hz to 250 Hz
受到推崇的
OPN
EVALPFC3ICE3PCS01TOBO1
产品状态 active
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准

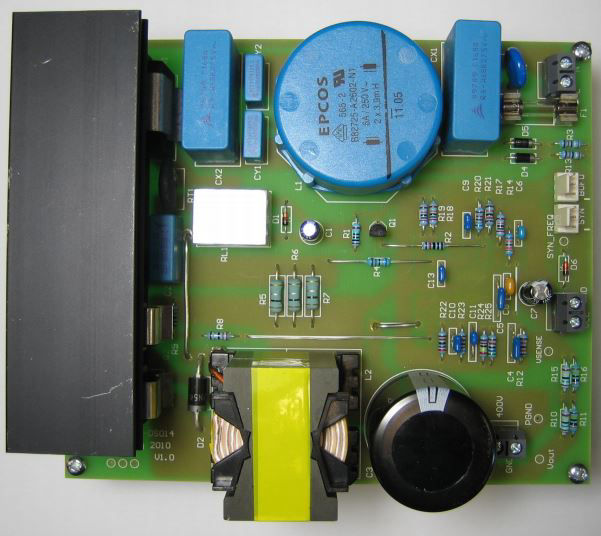

这里介绍的评估板是一个300W功率因数校正（PFC）电路，具有85~265VAC通用输入和395VDC额定电压或升压输出接器模式下333VDC的输出。该板采用连续补偿模式（CCM）PFC控制器ICE3PCS01G来实现单位功率因数。

特性

  • 谐振开关频率（21kHz 至 100kHz）
  • 能够与外部开关频率同步
  • 提高功率转换效率

产品优势

  • 数字集成电压环路，实现更佳动态响应
  • 减少设计工作量
  • 最大限度地减少外围元件数量

应用
