KIT_ACT_BRD_60R022S7

线路调整器模块采用600V CoolMOS ™ S7，具有集成控制和驱动方案
应用笔记

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

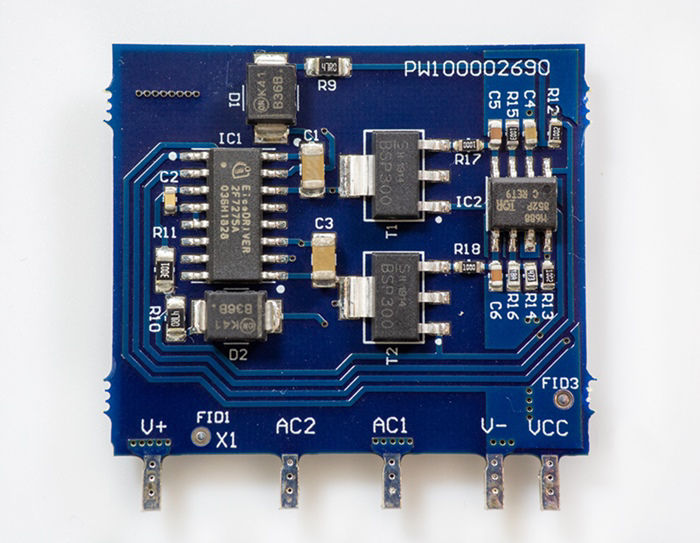

KIT_ACT_BRD_60R022S7
KIT_ACT_BRD_60R022S7
应用笔记

商品详情

  • Pout max
    2400 W
  • 主板类型
    Evaluation Board
  • 产品名称
    KIT_ACT_BRD_60R022S7
  • 产品类别
    CoolMOS™, Gate Driver, SR Controller
  • 供电电压
    85 V to 265 V
  • 拓扑结构
    PFC, non-Isolated, Continuous Conduction Mode (CCM), Boost
  • 目标应用程序
    Power Supplies, Telecom, SMPS
  • 认证标准
    Standard
  • 输入类型
    AC
  • 频率
    0.045 kHz to 0.065 kHz
推荐的
OPN
KITACTBRD60R022S7TOBO1
产品状态 active and preferred
英飞凌封装名称 N/A
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 N/A
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
KIT_ACT_BRD_60R022S7使用有源全桥除颤标准二极管式校正器，使用CoolMOS ™ S7 22mΩ RDS(on)，用于CCM升压PFC中的电路调整。需要五个连接，并配备所有必要的控制和驱动电路。

特性

  • 用于线路调整的有源桥子卡
  • 集成控制和驱动方案
  • 基于22mΩ CoolMOS ™ S7

产品优势

  • 与标准桥接解决方案相比，效率更高
  • 精确紧凑的设计（尺寸几乎与标准桥接解决方案相同）
  • 与标准桥接解决方案相比，温升外部
  • 稀疏连接
