现货，推荐
符合RoHS标准

KIT_ACT_BRD_60R065S7

线路调整器模块采用600V CoolMOS ™ S7，具有集成控制和驱动方案
应用指南
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

KIT_ACT_BRD_60R065S7
KIT_ACT_BRD_60R065S7
每件.
应用指南

商品详情

  • Pout max
    2400 W
  • Board Type
    Evaluation Board
  • Product Name
    KIT_ACT_BRD_60R065S7
  • Product Category
    CoolMOS™, Gate Driver, SR Controller
  • Supply Voltage
    85 V to 265 V
  • Dimensions
    35mm×2.5mm×30.5mm
  • Topology
    PFC, non-Isolated, Continuous Conduction Mode (CCM), Boost
  • Target Application
    Power Supplies, Telecom, SMPS
  • Qualification
    Standard
  • Input Type
    AC
  • Frequency
    0.045 kHz to 0.065 kHz
受到推崇的
OPN
KITACTBRD60R065S7TOBO1
产品状态 active and preferred
英飞凌封装名称 N/A
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 N/A
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

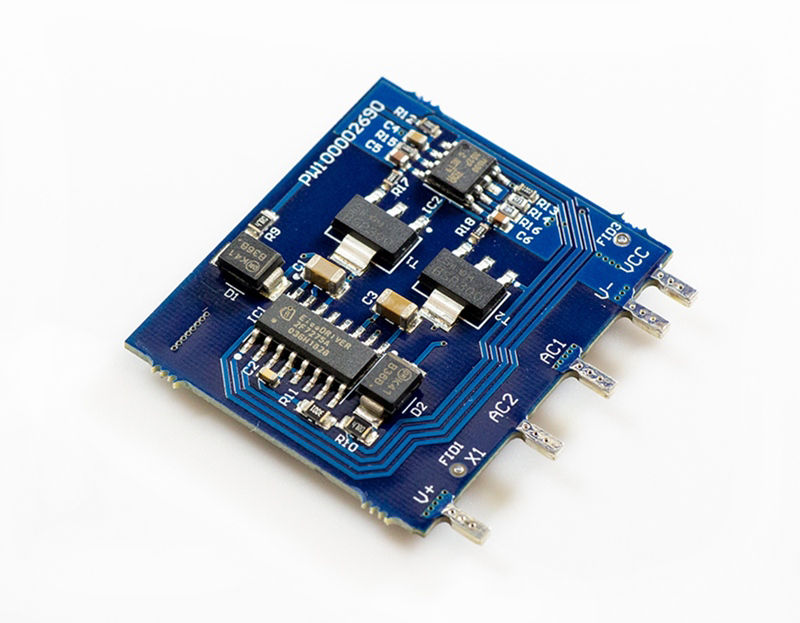

有源桥板KIT_ACT_BRD_60R065S7旨在用有源全桥标准死亡桥式调整器，用于CCM升压PFC中的线路调整。该板配备了所有必要的控制和驱动电路。需要五个连接：输入交流网络的线路和中性线、升压转换器输入处的DC+和DC-，以及用于驱动逻辑的12V电源。的逻辑地连接到DC-。

特性

  • 用于线路调整的有源桥子卡
  • 集成控制和驱动方案
  • 基于65mΩ CoolMOS ™ S7

产品优势

  • 与标准桥接解决方案相比，效率更高
  • 精确紧凑的设计（尺寸几乎与标准桥接解决方案相同）
  • 与标准桥接解决方案相比，温升外部
  • 稀疏连接

应用
