现货，推荐
符合RoHS标准

KIT_BTM9020/21

该 Arduino 扩展板采用 MOTIX ™ BTM9020EP 和 BTM9021EP 全桥 IC，用于评估设备的硬件和软件功能。
用户手册
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

KIT_BTM9020/21
KIT_BTM9020/21
每件.
用户手册

商品详情

  • Board Type
    Evaluation Board
  • Supply Voltage
    8 V to 18 V
  • Sub Application
    12V automotive motor control using a brushed DC motor
  • Topology
    Full Bridge
  • Target Application
    Automotive
  • Family
    Motor Driver
  • Input Type
    DC
受到推崇的
OPN
KITBTM902021TOBO1
产品状态 active and preferred
英飞凌封装名称 N/A
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 N/A
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

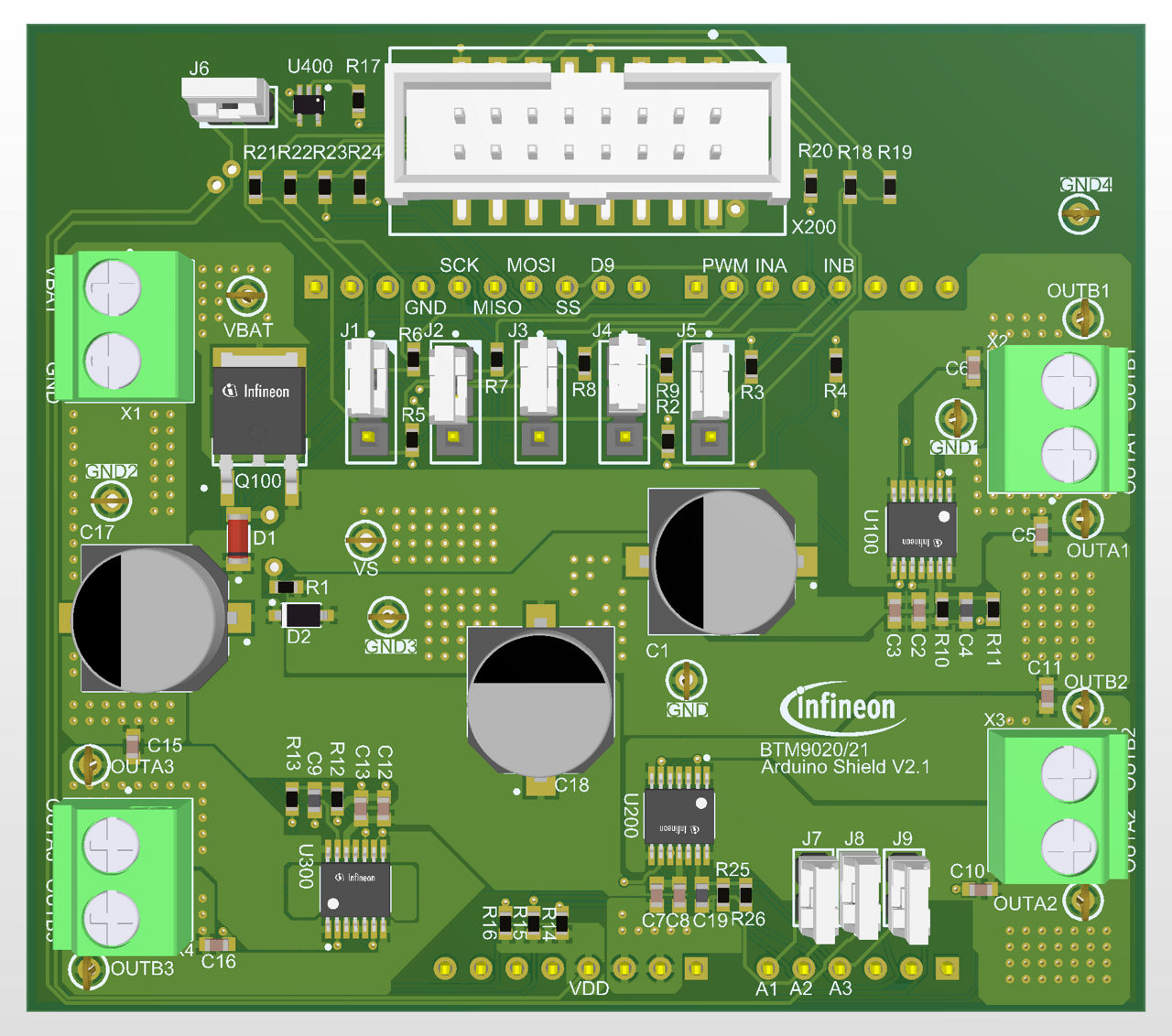

该评估板包含三个 MOTIX ™ BTM90xx 全桥 IC 和一个 Arduino UNO 接口。BTM9020EP 通过直接接口运行，而 BTM9021EP 通过 SPI 运行。电路板设计为设计人员提供了灵活性，可以测试设备的不同功能。

特性

  • 电源电压为 7 V 至 18 V
  • 扩展电源电压 4.5 V - 40 V
  • 电流限制最低为 20A
  • PWM 操作高达 20kHz
  • 符合 AEC-Q100 标准（1 级）
  • 2 级可调转换速率
  • 半桥独立模式
  • 高端和低端的电流检测

产品优势

  • 测试双向旋转
  • 可实现高频PWM
  • 导热性更好，裸露焊盘
  • 更灵活的半桥控制
  • 优化 EMC 性能

应用
