现货，推荐

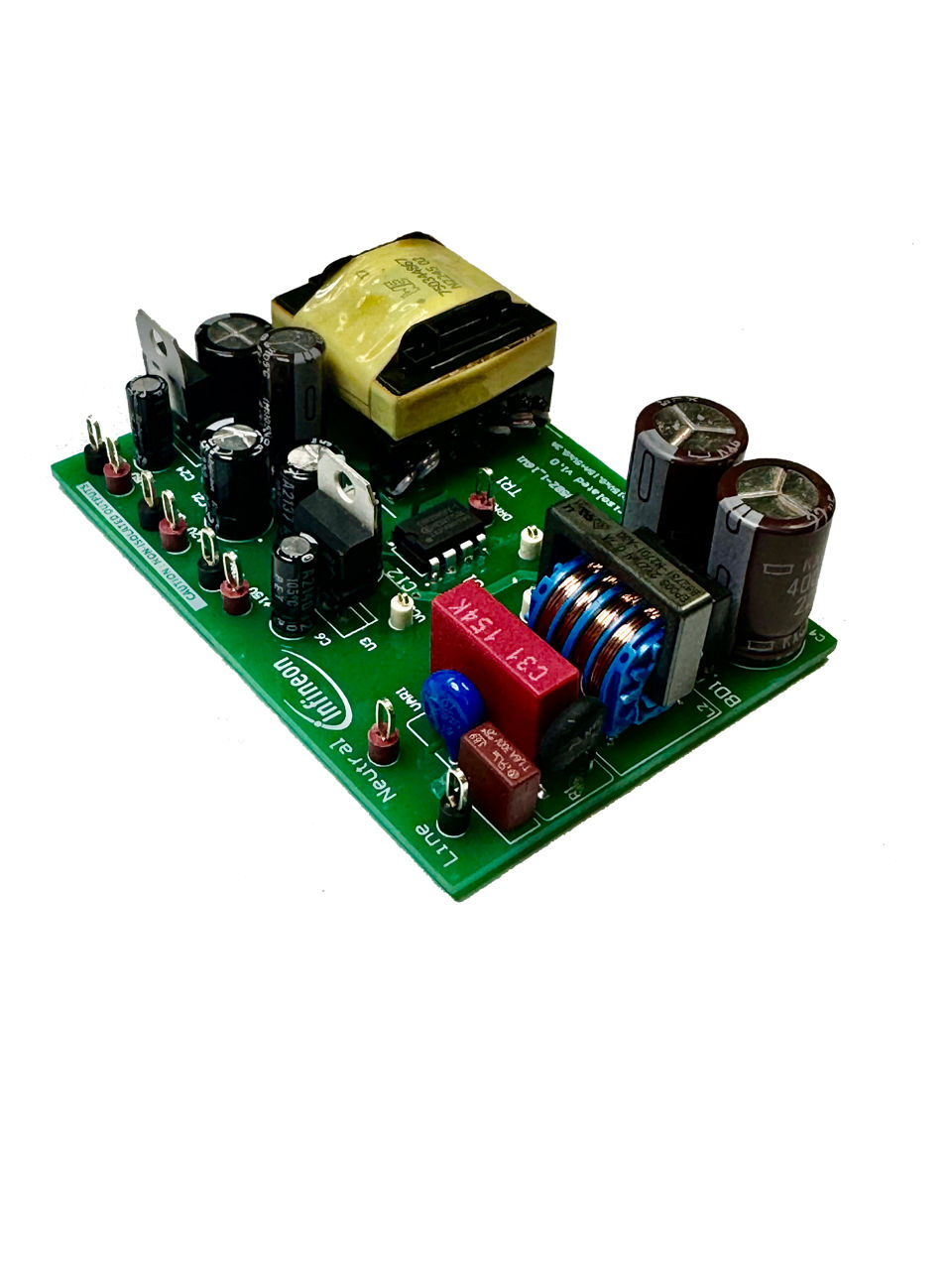

REF_5BR3995BZ-1_16W1

REF_5BR3995BZ-1_16W1 是使用最新 CoolSET ™第 5 代定频加 ICE5BR3995BZ-1 开关控制器的参考板。
应用笔记
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_5BR3995BZ-1_16W1
REF_5BR3995BZ-1_16W1
每件.
应用笔记

商品详情

  • Pout max
    16 W
  • 主板类型
    Reference Board
  • 供电电压
    85 V to 264 V
  • 尺寸
    80mm x 57mm x 27mm
  • 拓扑结构
    Flyback
  • 系列
    CoolSET™
  • 认证标准
    Consumer
  • 输入类型
    AC
  • 输出电压
    12 V, 5 V, 15 V
  • 输出电流 max
    0.9 A, 0.3 A, 0.15 A
  • 配置
    ICE5BR3995BZ-1
  • 频率
    28 kHz to 65 kHz
推荐的
OPN
REF5BR3995BZ116W1TOBO1
产品状态 active and preferred
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
这款 16 W 辅助 SMPS 参考设计采用反激式拓扑结构，基于 ICE5BR3995BZ-1，它是英飞凌最新的 CoolSET ™第 5 代固定频率 Plus 系列的成员之一。DIP-7 封装中集成的 950 V MOSFET，这种设计可以部署到不稳定的电网环境中并提高系统的可靠性。

特性

  • 通用输入：85 ~264 VAC，50/60 Hz
  • 输出1：12V（非隔离）
  • 输出电流1：0.9 A（12 V时）
  • 输出2：5V（非隔离）
  • 输出电流2：0.3 A（5 V时）
  • 输出3：15V（非隔离）
  • 输出电流3：150 mA（15 V时）

产品优势

  • 稳健运行
  • 轻载时降低频率
  • 突发突发模式
  • 积分托盘
  • 集成 950 V MOSFET
  • 一次侧/二次侧调节
